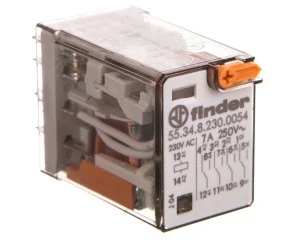

Przekaźnik miniaturowy 4P 7A 230V AC, przycisk testujący, LED, mechaniczny wskaźnik zadziałania 55.34.8.230.0054
Miniaturowy przekaźnik bistabilny 4-polowy przeznaczony do przełączania obwodów pomocniczych i sygnałowych; wyposażony w diodę LED stanu, przycisk testujący oraz mechaniczny wskaźnik zadziałania, z połączeniem za pomocą końcówek lutowniczych.
Cechy techniczne
- Układ styków: 4 styki przełączne (4P)
- Maksymalne obciążenie styków: 7 A przy 230 V AC (obciążenia rezystancyjne; przy prowadzeniu obciążeń indukcyjnych uwzględnić współczynniki korozji i tłumienia przepięć)
- Znamionowe napięcie sterowania: 230 V AC, 50/60 Hz
- Tryb przełączania: bistabilny (zatrzaskowy) — utrzymanie stanu bez ciągłego zasilania cewki
- Polaryzacja napędu: niespolaryzowany (brak wymaganego kierunku polaryzacji dla impulsu sterującego)
- Wskaźniki i funkcje sterujące: wbudowana dioda LED wskazująca stan, przycisk testujący do ręcznej aktywacji, mechaniczny wskaźnik zadziałania dla szybkiej weryfikacji pozycji styków
- Rodzaj połączenia elektrycznego: końcówki lutownicze (montaż przez lutowanie)
- Stopień ochrony: IP20
- Wymiary (S × W × G): 20,7 × 37,2 × 27,7 mm
Zastosowanie produktu
- Sterowanie obwodami pomocniczymi w aparaturze przemysłowej i automatyce maszyn
- Moduły interfejsowe i przekaźnikowe w rozdzielnicach oraz panelach sterowniczych
- Aplikacje pamięciowe i przełączające wymagające stanu zatrzaskanego (bistabilnego) bez ciągłego poboru mocy
- Systemy sterowania i monitoringu, gdzie wymagana jest wizualna informacja o stanie (LED, wskaźnik mechaniczny) oraz możliwość testu manualnego
- Zastosowania wymagające montażu przez lutowanie na modułach lub płytkach adapterowych
