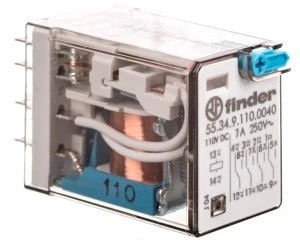

Przekaźnik miniaturowy 4P 7A 110V DC, przycisk testujący, mechaniczny wskaźnik zadziałania 55.34.9.110.0040
Bistabilny przekaźnik miniaturowy 4P przeznaczony do przełączania obwodów DC o znamionowym napięciu sterowania 110 V DC. Wyposażony w mechaniczny wskaźnik zadziałania oraz przycisk testujący, dedykowany do zastosowań sterowniczych i diagnostycznych w instalacjach przemysłowych.
Cechy techniczne
- Typ: przekaźnik miniaturowy bistabilny (zatrzaskowy), 4 styki przełączne (4P).
- Znamionowe napięcie sterowania: 110 V DC (zakres: 110 V DC).
- Maksymalny prąd styków: 7 A (prąd przełączalny przy wskazanym obciążeniu).
- Połączenie elektryczne: końcówki do lutowania (solder tags) przeznaczone do montażu przez lutowanie.
- Mechaniczny wskaźnik zadziałania: wizualna informacja o stanie styków, ułatwiająca diagnostykę.
- Przycisk testujący: ręczna aktywacja przekaźnika do celów uruchomienia i serwisu.
- Stopień ochrony: IP20.
- Polaryzacja napędu: niespolaryzowany; tryb przełączania: bistabilny.
- Wymiary (S × W × G): 20,7 × 37,2 × 27,7 mm.
- Liczba styków: 4 styki przełączne; brak styków wyłącznie rozwiernych lub zwiernych.
Zastosowanie produktu
- Panele sterownicze i rozdzielnice przemysłowe do przełączania obciążeń DC i sygnałów logicznych.
- Układy automatyki oraz systemy sekwencyjne wymagające stanu zatrzaskowego (bistabilnego).
- Systemy alarmowe, telemechanika i aplikacje sygnalizacyjne z koniecznością ręcznego testowania i szybkiej diagnostyki wizualnej.
- Moduły montowane przez lutowanie w urządzeniach i podzespołach elektronicznych oraz instalacje w szafach sterowniczych.
