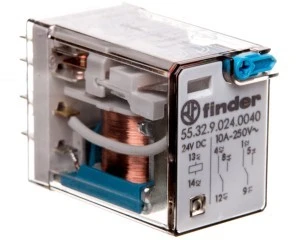

Miniaturowy przekaźnik elektromechaniczny 2P o prądzie znamionowym styków 10 A, sterowany napięciem stałym 24 V DC; przeznaczony do zastosowań sterowniczych i automatyki, gdzie wymagane jest szybkie przełączanie sygnałów oraz możliwość ręcznego testu działania.
Cechy techniczne
Konfiguracja: 2P — dwa styki przełączające (dwubiegunowy), rodzaj styku: pojedynczy
Prąd znamionowy styków: 10 A
Napięcie sterowania Us (DC): 24 V
Rodzaj napięcia sterowania: DC; polaryzacja napędu: niespolaryzowany
Tryb pracy: monostabilny (sprężyna powrotna)
Elementy operacyjne: mechaniczny przycisk testujący oraz mechaniczny wskaźnik zadziałania
Połączenie elektryczne: połączenie wtykowe płaskie (szybkozłącze)
Stopień ochrony: IP20
Konstrukcja: brak odłączalnych zacisków, niekompletny z gniazdem, bez wymuszonego prowadzenia styku
Wymiary (WxHxD): 25 × 21 × 36 mm
Zastosowanie
Sterowniki i moduły automatyki przemysłowej wymagające przekaźnika dwubiegunowego o obciążalności 10 A
Obwody sterowania maszyn i urządzeń, gdzie potrzebny jest szybki test ręczny działania dzięki przyciskowi testującemu
Aplikacje sygnalizacyjne i przełączające w rozdzielnicach niskiego napięcia z dostępem serwisowym (IP20)
Układy zasilane napięciem stałym 24 V, powszechne w automatyce budynkowej i pojazdach użytkowych
