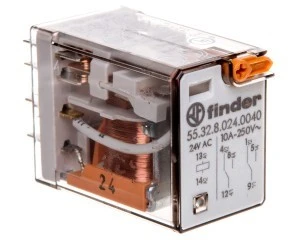

Przekaźnik miniaturowy 2P 10A 24V AC przycisk testujący mechaniczny wskaźnik zadziałania 55.32.8.024.0040
Przekaźnik miniaturowy 2P serii 55 przeznaczony do sterowania obwodami AC o napięciu cewki 24 V. Typowy zastosowania obejmują systemy automatyki, panele sterownicze oraz instalacje sygnalizacyjne wymagające kompaktowego, wtykowego przekaźnika z przyciskiem testowym i mechanicznym wskaźnikiem zadziałania.
Cechy techniczne
- Konfiguracja: 2 bieguny (2P), styki przełączalne: podwójny
- Znamionowy prąd kontaktów: 10 A
- Napięcie cewki: 24 V AC (50/60 Hz), rodzaj napięcia sterowania: AC
- Tryb przełączania: monostabilny, polaryzacja napędu: niespolaryzowany
- Połączenie: połączenie wtykowe (przekaźnik niekompletny z gniazdem)
- Wymiary: szer. 28 mm × wys. 21 mm × gł. 36 mm
- Stopień ochrony: IP20
- Funkcje mechaniczne: przycisk testujący (ręczny test funkcji), mechaniczny wskaźnik zadziałania
- Konstrukcja: bez odłączalnych zacisków, brak wymuszonego prowadzenia styku
Zastosowanie
- Panele sterownicze i rozdzielnice – sterowanie obwodów pomocniczych i sygnalizacji
- Automatyka przemysłowa – rozłączanie i przełączanie obciążeń do 10 A
- Systemy zabezpieczeń i alarmowe – szybka weryfikacja działania przez przycisk testowy
- Instalacje budynkowe i urządzenia HVAC – kompaktowe rozwiązanie w układach sterowania
- Aplikacje modułowe korzystające z gniazd wtykowych serii 55
