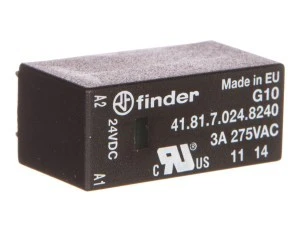

Przekaźnik miniaturowy 24V DC wej. 3A 240V AC wyj. SSR do płytki drukowanej i gniazd serii 95.x5.x/93.x2 41.81.7.024.8240
Miniaturowy przekaźnik półprzewodnikowy (SSR) o nominalnym napięciu sterowania 24 V DC, przeznaczony do montażu na płytkach drukowanych oraz współpracy z gniazdami serii 95.x5.x/93.x2; stosowany jako element wyjściowy do przełączania obwodów AC.
Cechy techniczne
- Typ: przekaźnik półprzewodnikowy (SSR) miniaturowy, model 41.81.7.024.8240
- Wejście sterujące: DC, napięcie nominalne 24 V; zakres napięcia sterowania: 14–32 V DC
- Wyjście: SSR przełączające obciążenie AC do 240 V, maks. prąd wyjściowy 3 A
- Liczba styków: 2 styki przełączne
- Rodzaj połączenia elektrycznego: połączenie śrubowe
- Wymiary (S × W × G): 29 × 15,7 × 12,7 mm
- Stopień ochrony: IP20
- Charakterystyka SSR: brak elementów ruchomych, przełączanie beziskrowe, odporność na drgania typowa dla układów półprzewodnikowych
Zastosowanie
- Moduły wyjściowe na płytkach drukowanych w systemach automatyki przemysłowej i HVAC
- Interfejsy sterujące obciążeniami AC (oświetlenie, małe grzałki, przekaźniki pośrednie) do 3 A
- Integracja z gniazdami serii 95.x5.x/93.x2 dla łatwej wymiany i serwisu
- Systemy sterowania PLC/rozszerzenia wejść-wyjść oraz aplikacje wymagające beziskrowego przełączania sygnałów AC
