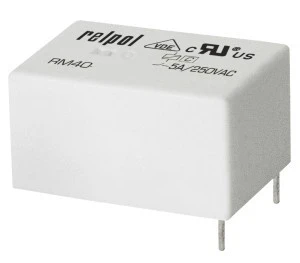

Przekaźnik miniaturowy 1Z 5A 48V DC AgSnO2 do płytek drukowanych RM40-3021-85-1048 2611689
Miniaturowy przekaźnik elektromagnetyczny RM40-3021-85-1048 przeznaczony do montażu na płytkach drukowanych; pojedynczy styk zwierny (1Z) z materiałem stykowym AgSnO2, zaprojektowany do przełączania prądów do 5 A przy napięciu DC.
Cechy techniczne
- Znamionowe napięcie sterowania: 48 V DC; zakres roboczy: 36–72 V DC.
- Rodzaj napięcia sterowania: DC; polaryzacja napędu: niespolaryzowany.
- Tryb przełączania napędu: monostabilny (szczegóły działania cewki zgodnie z dokumentacją techniczną).
- Rodzaj styku: pojedynczy styk zwierny (1Z); materiał styków: AgSnO2; znamionowy prąd przełączania: 5 A (DC).
- Rodzaj połączenia elektrycznego: wyprowadzenia z końcówką lutowniczą do montażu na PCB.
- Wymiary: szerokość 10 mm × wysokość 10,5 mm × głębokość 20 mm; konstrukcja miniaturowa przeznaczona do dense mounting.
- Stopień ochrony: IP64 (ochrona przed pyłem wpływającym szkodliwie oraz przed bryzgami wodnymi).
Pełne wykorzystanie produktu
- Zastosowanie w układach sterowania i automatyki jako element przełączający obwody DC o prądzie do 5 A; typowe aplikacje: moduły izolacji sygnału, sterowniki, przekaźnikowe moduły wyjściowe w automatyce przemysłowej oraz urządzenia telemetrii.
- Montaż na płytkach drukowanych z lutowaniem końcówek; przewidziany dla projektów o ograniczonej przestrzeni montażowej.
- Warunki eksploatacji i konserwacji: instalacja oraz prace serwisowe powinny być wykonywane przez wykwalifikowany personel; stosować zgodnie ze specyfikacją techniczną producenta i zalecanymi akcesoriami.
- Zalecenia bezpieczeństwa i przechowywania: przeprowadzać regularne kontrole wizualne, nie używać uszkodzonych przekaźników, unikać kontaktu z mokrą skórą podczas montażu; przechowywać w oryginalnym opakowaniu w suchym miejscu, z dala od źródeł ciepła i substancji chemicznych.
- Uwagi instalacyjne: uwzględnić parametry izolacji i rozpraszania ciepła w projekcie PCB; uwzględnić wymagania dotyczące odległości zwarciowych i odporności na przepięcia zgodnie z dokumentacją techniczną.
