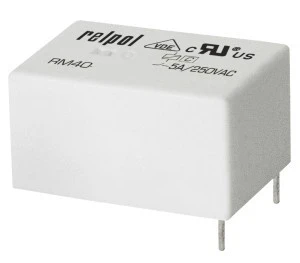

Przekaźnik miniaturowy 1Z 5A 3V DC AgSnO2 do płytek drukowanych RM40-3021-85-1003 2611683
Miniaturowy przekaźnik elektromagnetyczny z pojedynczym stykiem zwiernym (1Z) przeznaczony do montażu na płytkach drukowanych; stosowany w układach sterowania, modułach pomiarowych i aplikacjach automatyki wymagających kompaktowego elementu przełączającego prądy do 5 A.
Cechy techniczne
- Rodzaj styku: pojedynczy zwierny (1Z), liczba styków zwiernych: 1, brak styków rozwiernych i przełącznych.
- Materiał styków: AgSnO2 — zwiększona odporność na erozję łukową.
- Znamionowy prąd przełączający: 5 A.
- Znamionowe napięcie sterowania (Us): 3 V DC; zakres pracy: 2,25 V ÷ 4,5 V DC.
- Polaryzacja napędu: niespolaryzowany; tryb przełączania: monostabilny.
- Rodzaj połączenia elektrycznego: końcówka lutownicza przystosowana do montażu na PCB.
- Wymiary (S×W×G): 10 × 10,5 × 20 mm — konstrukcja kompaktowa dla gęstych układów.
- Stopień ochrony: IP64 — ochrona przed pyłem i bryzgami wody przy właściwym montażu.
Pełne zastosowanie
- Montaż na płytkach drukowanych w sterownikach przemysłowych, modułach I/O, przetwornikach i panelach operatorskich.
- Przełączanie obwodów DC o prądzie do 5 A w układach pomiarowych, telemetrii i automatyce budynkowej.
- Zastosowanie w prototypach i urządzeniach o ograniczonej przestrzeni dzięki niewielkim wymiarom i końcówkom lutowniczym.
- Wskazówki montażowe i eksploatacyjne: używać zgodnie ze specyfikacją techniczną producenta, zapewnić margines bezpieczeństwa przy doborze parametrów, montować i serwisować wyłącznie przez wykwalifikowany personel; w przypadku uszkodzeń odłączyć zasilanie i wykonać kontrolę wizualną; unikać modyfikacji i przechowywać w odpowiednich warunkach.
