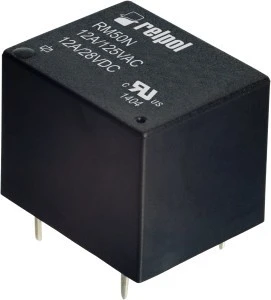

Przekaźnik miniaturowy 1Z 12A 48V DC do płytek drukowanych RM50N-3021-85-1048 2614661
Miniaturowy przekaźnik elektromagnetyczny przeznaczony do montażu na płytkach drukowanych, z jednym stykiem zwiernym (1Z) i znamionowym prądem przełączania 12 A. Stosowany w układach sterowania DC, modułach automatyki oraz aplikacjach sygnalizacyjnych wymagających kompaktowych elementów łączeniowych.
Cechy techniczne
- Typ: przekaźnik miniaturowy do płytek drukowanych; montaż poprzez końcówki lutownicze.
- Konfiguracja styków: pojedynczy styk zwierny (1Z); liczba styków rozwiernych 0, przełącznych 0.
- Znamionowy prąd przełączania: 12 A (kontakt zwierny).
- Znamionowe napięcie sterowania: 48 V DC (zakres pracy 36 ÷ 62,4 V DC).
- Polaryzacja napędu: niespolaryzowany; rodzaj napięcia sterowania: DC.
- Tryb przełączania napędu: monostabilny (zwrot sprężynowy po odłączeniu napięcia).
- Stopień ochrony: IP64 (ochrona przed pyłem i bryzgami wody zgodnie z klasyfikacją IP).
- Wymiary obudowy: szerokość 15,3 mm × wysokość 15,6 mm × głębokość 19,5 mm.
- Rodzaj połączenia elektrycznego: końcówki do lutowania (przystosowane do montażu na PCB).
Pełne zastosowanie
- Sterowanie obwodów DC w urządzeniach przemysłowych i automatyce maszyn (moduły wykonawcze, układy zabezpieczeń, przekaźnikowe interfejsy I/O).
- Zastosowanie w modułach montowanych na PCB, tam gdzie wymagane jest kompaktowe przekaźnikowe łączenie obciążeń do 12 A.
- Aplikacje sygnalizacyjne i sterujące w systemach telemechaniki, urządzeniach pomiarowych oraz panelach operatorskich.
- Wskazówki montażowe i eksploatacyjne: instalację i serwis wykonywać przez wykwalifikowany personel; stosować zgodnie ze specyfikacją techniczną producenta; przeprowadzać regularne wizualne kontrole styków i połączeń lutowanych.
- Zalecenia bezpieczeństwa: zapewnić odpowiednią margines bezpieczeństwa napięcia i prądu; przy obciążeniach indukcyjnych stosować układy tłumienia przepięć; natychmiast odłączyć napięcie w przypadku nieprawidłowości i nie eksploatować urządzenia w warunkach wilgotnych bez odpowiedniej ochrony.
