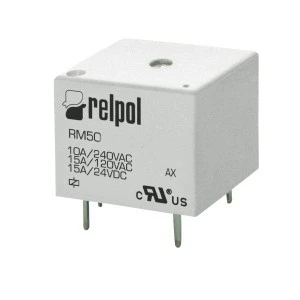

Przekaźnik miniaturowy 1Z 10A 3V DC AgSnO2 do płytek drukowanych RM50-3021-85-1003 2611659
Przekaźnik RM50-3021-85-1003 to miniaturowy przekaźnik z jednym stykiem zwiernym (1Z) zaprojektowany do montażu na płytkach drukowanych. Służy do przełączania obciążeń do 10 A w aplikacjach niskonapięciowych z cewką zasilaną DC 3 V.
Cechy techniczne
- Typ i montaż: przekaźnik miniaturowy do montażu na płytce drukowanej, połączenie z końcówką lutowniczą.
- Konfiguracja styków: 1Z (1× NO), liczba styków zwiernych: 1, rozwiernych: 0, przełącznych: 0.
- Nominalne obciążenie styków: 10 A (materiał styków AgSnO2).
- Znamionowe napięcie sterowania (Us) dla DC: 3 V; zakres pracy 2,25–3,9 V.
- Rodzaj napięcia sterowania: DC; polaryzacja napędu: niespolaryzowany.
- Tryb przełączania napędu: pozostałość magnetyczna.
- Stopień ochrony: IP64 (ochrona przed pyłem i bryzgami wody z dowolnego kierunku).
- Wymiary (S × W × G): 15,4 × 15,5 × 19 mm.
Pełne wykorzystanie produktu
- Zastosowanie na płytkach drukowanych w modułach przekaźnikowych, układach sterowania niskonapięciowego i panelach elektronicznych wymagających jednego styku NO o prądzie do 10 A.
- Integracja w urządzeniach przemysłowych i automatyce tam, gdzie dostępne jest zasilanie cewki 3 V DC i wymagany jest montaż lutowany na PCB.
- Instalacja i konserwacja powinny być wykonywane przez wykwalifikowany personel — stosować się do specyfikacji producenta i zapewnić marginesy bezpieczeństwa parametrów.
- Przy montażu zapewnić prawidłowe połączenia lutowane, odpowiednią wentylację i warunki temperaturowe; unikać modyfikacji mechanicznych i elektrycznych oraz przechowywać w suchym, oryginalnym opakowaniu.
