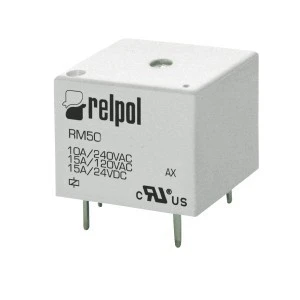

Przekaźnik miniaturowy 1Z 10A 18V DC AgSnO2 do płytek drukowanych RM50-3021-85-1018 2611664
Przekaźnik miniaturowy typu 1Z przeznaczony do montażu na płytkach drukowanych, z jednym stykiem zwiernym AgSnO2 o zdolności przełączania prądu do 10 A. Stosowany w aplikacjach sterowania DC, automatyki oraz modułach zasilania wymagających zwartego przekaźnika PCB.
Cechy techniczne
- Znamionowe napięcie sterowania (Us): 18 V DC; zakres pracy: 13,5–23,4 V DC
- Rodzaj napięcia sterowania: DC; polaryzacja napędu: niespolaryzowany
- Liczba i konfiguracja styków: 1 styk zwierny (1Z), brak styków rozwiernych i przełącznych
- Materiał styków: AgSnO2 — przeznaczony do obciążeń łączeniowych do 10 A
- Tryb przełączania napędu: pozostałość magnetyczna
- Rodzaj połączenia elektrycznego: końcówki do lutowania (solder pins) – montaż bezpośrednio na PCB
- Wymiary: szerokość 15,4 mm × wysokość 15,5 mm × głębokość 19 mm
- Stopień ochrony: IP64 (ochrona przed pyłem i bryzgami wody)
Pełne użycie produktu
- Sterowanie obwodami DC na płytkach drukowanych: przełączanie obciążeń do 10 A (np. oświetlenie, małe silniki, przekaźniki pośrednie)
- Moduły automatyki i sterowniki: integracja w układach logicznych i wykonawczych wymagających kompaktowego przekaźnika PCB
- Aplikacje pomiarowe i kontrolne: separacja sygnałów sterujących od obwodów mocy
- Wymiana komponentów w modułach przekaźnikowych o zgodnych wymiarach i konfiguracji styków
- Zalecenia montażowe i eksploatacyjne: montaż lutem w punktach przewidzianych na PCB, zapewnienie odpowiedniej wentylacji i uniknięcie długotrwałego narażenia na wilgoć; podłączenia i prace instalacyjne powinny wykonywać osoby z kwalifikacjami; przeprowadzać regularne kontrole wizualne stanu przekaźnika i przestrzegać instrukcji producenta dotyczących bezpieczeństwa i przechowywania
