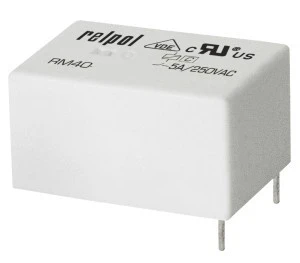

Przekaźnik miniaturowy 1P 5A 9V DC AgNi/Au do płytek drukowanych RM40-2211-85-1009 2611700
Miniaturowy przekaźnik bistabilny z pojedynczym stykiem przełącznym (1P) zaprojektowany do montażu na płytkach drukowanych; przeznaczony do przełączania obciążeń do 5 A i sterowania napięciem DC 9 V (zakres 6,75–13,5 V).
Cechy techniczne
- Typ styku: pojedynczy przełączny (1P)
- Prąd znamionowy: 5 A
- Napięcie sterowania (DC): 9 V; zakres tolerancji: 6,75–13,5 V
- Tryb przełączania napędu: bistabilny (latching)
- Polaryzacja napędu: niespolaryzowany
- Materiał styków: AgNi/Au (srebro-nikiel ze złoceniem kontaktowym)
- Rodzaj połączenia elektrycznego: końcówka lutownicza do montażu PCB
- Stopień ochrony: IP64
- Wymiary (S × W × G): 10 × 10,5 × 20 mm
- Liczba styków rozwiernych / zwiernych: 0 / 0; liczba styków przełącznych: 1
Pełne użycie produktu
- Stosowanie w układach sterowania i automatyki niskoprądowej do przełączania sygnałów i zasilania obciążeń do 5 A.
- Montaż bezpośrednio na płytkach drukowanych z użyciem końcówek lutowniczych; odpowiedni do projektów o ograniczonej przestrzeni.
- Zastosowanie w urządzeniach telemechaniki, przetwornikach, modułach wejść/wyjść oraz systemach pomiarowych wymagających styku przełącznego z niskim zużyciem styków (złocenie kontaktów).
- Instalację i czynności serwisowe powinny wykonywać osoby wykwalifikowane; przestrzegać instrukcji producenta dotyczącej warunków pracy, wentylacji, przechowywania i regularnych kontroli.
- Unikać modyfikacji mechanicznych i elektrycznych przekaźnika; w przypadku awarii odłączyć zasilanie i postępować zgodnie z procedurami bezpieczeństwa.
