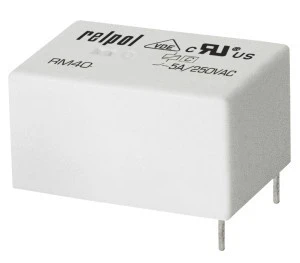

Przekaźnik miniaturowy 1P 5A 3V DC AgNi/Au do płytek drukowanych RM40‑2211‑85‑1003 2611697

Przekaźnik miniaturowy 1P 5A 3V DC AgNi/Au do płytek drukowanych RM40-2211-85-1003 2611697

Przekaźnik miniaturowy bistabilny przeznaczony do montażu na płytkach drukowanych (PCB), stosowany do przełączania obciążeń do 5 A w układach zasilanych napięciem stałym. Dedykowany do zastosowań w sterowaniu, telemetrii i systemach pomiarowych wymagających niskiego zużycia energii cewki.

Cechy techniczne

• Znamionowe napięcie sterowania (Us): 3 V DC; zakres pracy: 2,25–4,5 V DC.
• Polaryzacja napędu: niespolaryzowany; rodzaj napięcia sterowania: DC.
• Tryb przełączania: bistabilny (utrzymanie stanu przy zerowym poborze cewki po przełączeniu).
• Rodzaj styku: pojedynczy styk przełączny (1 contact changeover); liczba styków rozwiernych i zwiernych: 0.
• Maksymalny prąd obciążenia: 5 A (kontakt AgNi/Au).
• Rodzaj połączenia elektrycznego: końcówki lutownicze (przeznaczone do montażu na PCB).
• Wymiary: szerokość 10 mm, wysokość 10,5 mm, głębokość 20 mm.
• Stopień ochrony: IP64 (ochrona przed pyłem oraz bryzgami wody).

Zastosowanie i użytkowanie

• Typowe zastosowania: sterowniki przemysłowe, układy pomiarowe i telemetryczne, urządzenia zasilane bateryjnie wymagające funkcji zatrzaskowej, przekaźniki interfejsowe na płycie PCB.
• Montaż: lutowanie poprzez końcówki lutownicze do odpowiedniego wzoru na płytce drukowanej; wymaga prawidłowego rozmieszczenia pól lutowniczych i kontrolowanego procesu lutowania.
• Eksploatacja: stosować w granicach znamionowych napięć i prądów; uwzględnić parametry materiału styków (AgNi/Au) przy doborze obciążenia i wymogach odporności na korozję i zanieczyszczenia.
• Zasady bezpieczeństwa: instalację i konserwację wykonywać przez wykwalifikowany personel; zapewnić poprawne podłączenie i korzystać z zalecanych akcesoriów; unikać modyfikacji produktu; przeprowadzać regularne kontrole stanu technicznego i dokumentacji; w razie nieprawidłowego działania natychmiast odłączyć urządzenie.
• Warunki środowiskowe: uwzględnić stopień ochrony IP64 przy projektowaniu obudów i środowiska pracy, aby zapewnić ochronę przed kurzem i bryzgami wody.
