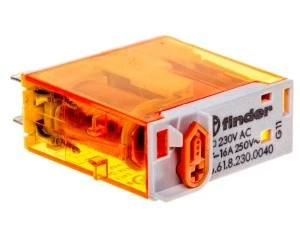

Przekaźnik miniaturowy 1P 16A 230V AC 46.61.8.230.0040
Jednobiegunowy przekaźnik miniaturowy serii 46, przeznaczony do sterowania obwodami AC o prądzie do 16 A; model z cewką nominalną 230 V AC (praca przy 50/60 Hz) stosowany w automatyce przemysłowej, rozdzielnicach i systemach sterowania.
Cechy techniczne
- Typ: przekaźnik miniaturowy, 1P (pojedynczy zestyk przełączny, SPST)
- Numer katalogowy: 46.61.8.230.0040
- Znamionowy prąd przełączania: 16 A (obciążenia AC)
- Znamionowe napięcie cewki: 230 V AC; zakres operacyjny 184–253 V AC dla 50/60 Hz
- Rodzaj napięcia sterowania: AC (50/60 Hz)
- Rodzaj połączenia elektrycznego: połączenie wtykowe (plug-in)
- Wymiary: szer. 12,4 mm × wys. 39,3 mm × gł. 29 mm
- Wytrzymałość izolacji między cewką a stykami: 6 kV (specyfikacja serii)
- Zaciski: bez odłączalnych zacisków (stałe wyprowadzenia)
- Wykonanie: brak wymuszonego prowadzenia styku w tym wariancie; dostępne opcje serii obejmują warianty z sygnalizacją mechaniczną, LED i przyciskiem testowym
- Montaż: przekaźnik do pracy w gnieździe/podstawce odpowiedniej dla serii 46 (gniazdo sprzedawane oddzielnie)
Zastosowanie produktu
- Sterowanie obwodami oświetlenia, grzania i niewielkich silników w instalacjach przemysłowych i budynkowych
- Interfejsy pomiędzy sterownikami PLC/sterownikami logicznymi a obciążeniami wykonawczymi
- Moduły I/O, panele sterowania oraz rozdzielnice wymagające przekaźników plug-in
- Sterowanie zaworami, pompami i elementami wykonawczymi w systemach HVAC oraz automatyki maszyn
- Aplikacje serwisowe i diagnostyczne przy użyciu wariantów z przyciskiem testowym i wskaźnikami stanu
