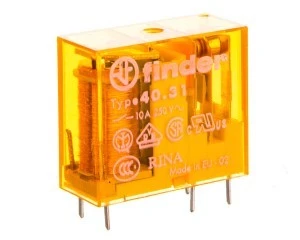

Przekaźnik miniaturowy 1P 10A 24V AC AgNi 40.31.8.024.0000 F40-31-8-024-0000
Miniaturowy przekaźnik elektromechaniczny serii 40 w wykonaniu 1P (1 styk przełączny) przeznaczony do sterowania obciążeń do 10 A; typ z cewką AC 24 V i zestykami AgNi, zaprojektowany do montażu w układach PCB/metodą plug-in.
Cechy techniczne
- Konfiguracja: 1 styk przełączny (1P), rodzaj styku: podwójny
- Znamionowy prąd styków: 10 A
- Materiał styków: AgNi (srebro?nikiel)
- Cewka: 24 V AC nominalne; zakres pracy AC 50/60 Hz: 19,2–26,4 V
- Rodzaj napięcia sterowania: AC, napęd niespolaryzowany
- Połączenie elektryczne: połączenie wtykowe (plug?in); przekaźnik nie jest kompletny z gniazdem
- Wymiary montażowe: szerokość 29 mm, wysokość 25 mm, głębokość 12,4 mm
- Konstrukcja: brak wymuszonego prowadzenia styku; bez odłączalnych zacisków
- Izolacja: wysoka separacja pomiędzy cewką a stykami (wartość izolacji do 6 kV w typowej dokumentacji serii)
- Przystosowanie: wersje serii 40 przewidziane do montażu w gniazdach typu plug?in/PCB (np. gniazda serii 95)
- Liczba styków zwiernych/rozwiernych: 0/0; liczba styków przełącznych: 1
Zastosowanie
- Sterowanie obwodami mocy i sygnałowymi w automatyce przemysłowej
- Moduły sterujące, panele operatorskie i rozdzielnice z gniazdami plug?in
- Interfejsy logiczne między układami niskonapięciowymi a obciążeniami do 10 A
- Zastosowania w urządzeniach pomiarowych i kontrolnych wymagających zwartego rozmiaru przekaźnika PCB
