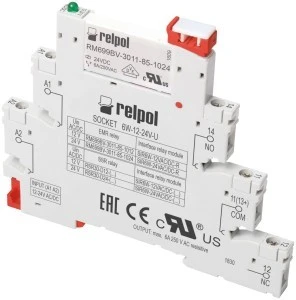

Przekaźnik interfejsowy wąskoprofilowy 1P 24V AgSnO2 SIR6W-24VDC-R 863758
Przekaźnik SIR6W-24VDC-R to wąskoprofilowy moduł interfejsowy 1P przeznaczony do separacji sygnałów i przełączania obwodów niskoprądowych w systemach automatyki przemysłowej oraz aplikacjach sterowania i monitoringu.
Cechy techniczne
- Typ: przekaźnik interfejsowy 1P (1 styk przełączny); tryb pracy: monostabilny, napęd spolaryzowany.
- Znamionowe napięcie sterowania: 24 V DC; rodzaj napięcia sterowania: DC.
- Element wykonawczy: miniaturowy przekaźnik elektromagnetyczny RM699BV (styki AgSnO2) lub wersja półprzewodnikowa RSR30, zależnie od konfiguracji.
- Komplet: urządzenie dostarczane z uniwersalnym gniazdem wyposażonym w zaciski śrubowe; współpraca z złączem grzebieniowym typu JB20.
- Wymiary i masa: szerokość 6,2 mm; całkowite wymiary 88,6 × 6,2 × 76 mm; masa ? 30 g.
- Montaż: na szynie DIN 35 mm; stopień ochrony obudowy: IP20.
- Sygnalizacja: dioda LED informująca o stanie cewki.
- Styki AgSnO2: przeznaczone do przełączeń sygnałowych i obciążeń niskoprądowych, charakterystyka zależna od wersji wykonawczej przekaźnika.
Zastosowanie produktu
- Separacja galwaniczna sygnałów między układami sterującymi (PLC) a obwodami wykonawczymi.
- Interfejsowanie sygnałów niskonapięciowych w automatyce maszynowej i liniach produkcyjnych.
- Sterowanie obwodami kontroli i monitoringu, systemami alarmowymi oraz urządzeniami pomiarowymi.
- Budowa rozdzielnic modułowych z gniazdami i złączami grzebieniowymi (szyna 35 mm, JB20).
- Uwagi montażowe: instalację i prace serwisowe wykonywać wyłącznie przez personel z kwalifikacjami; stosować zalecane akcesoria i zachować odpowiednie marginesy bezpieczeństwa zgodnie z instrukcją producenta.
