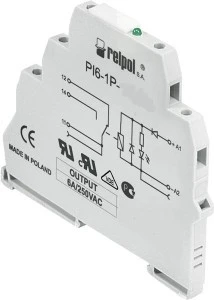

Przekaźnik interfejsowy 1P 6A 230V AC/DC PI6-1P-230VAC/DC 854601
Przekaźnik interfejsowy PI6-1P-230VAC/DC to jednobiegunowy przekaźnik elektromagnetyczny przeznaczony do separacji i sterowania sygnałów 230 V (AC/DC) w układach automatyki oraz panelach sterowniczych; stosowany jako element pośredniczący pomiędzy układami sterującymi a obciążeniami do 6 A.
Cechy techniczne
- Typ: przekaźnik interfejsowy elektromagnetyczny, jednobiegunowy (1P), model PI6-1P-230VAC/DC (854601).
- Znamionowy prąd styków: 6 A.
- Liczba styków przełącznych: 1 (pojedyńczy styk przełączny).
- Znamionowe napięcie sterowania Us: 230 V (AC 50 Hz) i 230 V DC — możliwość pracy z napięciem AC i DC.
- Rodzaj napięcia sterowania: AC/DC; napęd spolaryzowany; tryb przełączania: pozostałość magnetyczna.
- Konstrukcja: kompletny z gniazdem, połączenie śrubowe; brak odłączalnych zacisków.
- Wymiary (S × W × G): 6,2 mm × 80 mm × 93,8 mm.
- Stopień ochrony: IP20.
Zastosowanie produktu
- Izolacja sygnałów i separacja galwaniczna pomiędzy układami sterującymi (PLC, sterowniki) a obciążeniami.
- Sterowanie obwodami sygnałowymi i obciążeniami resistywnymi do 6 A w automatyce przemysłowej, HVAC, systemach oświetleniowych i panelach sterowniczych.
- Stosowanie jako przekaźnik pośredniczący w układach logicznych, sekwencjach sterowania oraz przy separacji sygnałów 230 V AC/DC.
- Wskazówki eksploatacyjne: montaż i podłączenie wyłącznie przez wykwalifikowany personel, eksploatacja zgodnie ze specyfikacją techniczną, projektowanie krytycznych funkcji z redundancją, natychmiastowe odłączenie w przypadku uszkodzenia oraz regularne kontrole wizualne i warunków przechowywania.
