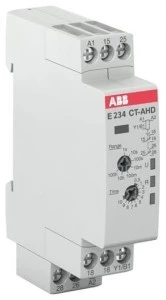

CT-AHD.22 to jednofunkcyjny elektroniczny przekaźnik czasowy z gamy timerów CT-D. Zapewnia funkcję opóźnienia wyłączenia (opóźnienie przy przerwie) z 7 zakresami czasowymi od 0,05 s do 100 godzin. Ten przekaźnik czasowy działa przy znamionowym napięciu zasilania sterującego 24–48 V DC / 24–240 V AC i ma wyjście 2 c/o (SPDT) ze stykami o napięciu znamionowym 250 V / 5 A. Wejście sterujące pracuje z napięciem- powiązane (niepływające) wyzwalanie.
Dane techniczne
CN
85364900
Wysokość [mm]
80
Możliwość sterowania zdalnego
Nie
Funkcja migotania, załączanie zboczem opadającym, czas ustalony
Nie
Funkcja taktowania zboczem opadającym, czas nastawiany
Nie
Z wyjściem półprzewodnikowym
Nie
Funkcja załączania impulsowego
Nie
Funkcja opóźnionego wyłączenia
Tak
Funkcja formowania impulsu
Nie
Liczba wyjść bezzwłocznych, styk rozwierny
0
Liczba wyjść bezzwłocznych, styk przełączny
2
Liczba wyjść zwłocznych, styk zwierny
0
Blok styków pomocniczych montowany na styczniku
Nie
Rodzaj napięcia sterowania
AC/DC
Szerokość [mm]
17,5
Głębokość [mm]
63
Odpowiednie tylko dla systemów zdalnego sterowania
Nie
Funkcja migotania, załączanie zboczem narastającym, czas ustalony
Nie
Funkcja taktowania zboczem narastającym, czas nastawiany
