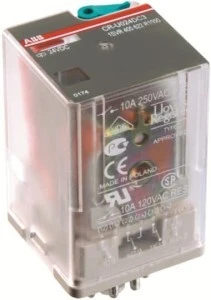

Przekaźnik CR-U024DC3LD 3c/o A1-A2=24 VDC 250 V/10 A LED dioda 1SVR405623R1100
Wtykowy przekaźnik interfejsowy CR-U024DC3LD przeznaczony do sterowania obwodami przemysłowymi; cewka 24 V DC aktywuje zespół trzech styków przełączających (3 c/o), a zintegrowana dioda LED sygnalizuje stan zasilania cewki.
Cechy techniczne
Układ styków: 3 c/o (3 zmiennokierunkowe, przełączające).
Napięcie cewki: A1–A2 = 24 V DC.
Parametry styków: maks. napięcie pracy do 250 V, prąd znamionowy do 10 A.
Wskaźnik stanu: dioda LED sygnalizująca zasilanie cewki.
Zintegrowana dioda (tłumiąca) przy cewce, przeznaczona do ochrony obwodu sterującego.
Konstrukcja: wtykowa (plug-in) z wytrzymałymi, okrągłymi gniazdami do montażu na standardowych podstawach.
Możliwość montażu na szynie DIN (przy użyciu odpowiedniego gniazda/podstawy).
Funkcja ręcznego testu (manual test) umożliwiająca lokalne sprawdzenie działania przekaźnika.
Zakres temperatur pracy: od -40 °C do +70 °C.
Kompatybilność: dedykowany do współpracy ze standardowymi gniazdami i modułami funkcjonalnymi serii CR-U.
Zastosowanie produktu
Oddzielenie i sterowanie obwodów sterujących 24 V DC od obciążeń do 250 V/10 A w układach automatyki przemysłowej.
Interfejsowanie sygnałów pomiędzy PLC a obwodami wykonawczymi (przekaźniki, styczniki, zawory, silniki końcowe).
Wykorzystanie w szafach sterowniczych, panelach operatorskich, systemach HVAC oraz maszynach i liniach produkcyjnych.
Stosowanie tam, gdzie wymagane jest szybkie wymienialne połączenie wtykowe oraz możliwość testowania działania przekaźnika bez odłączania obwodu.
