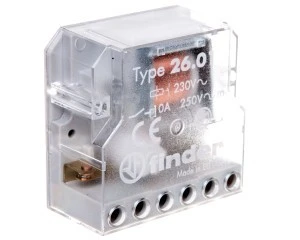

Przekaźnik bistabilny dopuszkowy 1 kanałowy 1Z 10A 230V AC 26.01.8.230.0000
Przekaźnik bistabilny serii 26 przeznaczony do montażu w puszkach instalacyjnych; funkcjonuje jako jednokanałowy element sterujący obwodami oświetleniowymi i innymi obciążeniami do 10 A przy napięciu sterowania 230 V AC. Stosowany w instalacjach wymagających impulsowego, zatrzaskowego przełączania.
Cechy techniczne
- Konfiguracja: 1 styk zwierny (1Z), rodzaj styku: pojedynczy (NO).
- Maksymalne obciążenie styków: 10 A; dopuszczalne napięcie przełączane do 250/400 V AC (w zależności od warunków eksploatacji).
- Napięcie sterowania: 230 V AC (50/60 Hz), rodzaj napięcia sterowania: AC; pobór mocy cewki serii: 4,5 VA.
- Tryb przełączania: bistabilny (zatrzaskowy); polaryzacja napędu: spolaryzowany.
- Połączenia elektryczne: zaciski śrubowe; brak odłączalnych zacisków; produkt sprzedawany bez gniazda.
- Stopień ochrony: IP20; zakres temperatur pracy: -40 ÷ +40 °C.
- Trwałość mechaniczno-elektryczna: do 300 000 cykli (wartość charakterystyczna dla serii).
- Dodatkowe parametry serii: możliwe maksymalne obciążenie AC do 2500 VA oraz dopuszczalne obciążenie świetlówek do 400 W, zależnie od konkretnego typu.
- Uwagi instalacyjne: przy wykorzystaniu do 15 podświetlanych przycisków w układzie wymagany jest dodatkowy kondensator (dotyczy serii 26).
Zastosowanie produktu
- Sterowanie obwodami oświetleniowymi w budynkach mieszkalnych, biurowych i użyteczności publicznej — montaż w puszkach instalacyjnych pod przełącznikami.
- Systemy automatyki budynkowej i moduły sterujące wymagające zatrzaskowego przełączania na impuls (np. systemy schodowe, centralne sterowanie oświetleniem).
- Modernizacje instalacji, gdzie konieczne jest dodanie przekaźnika dopuszkowego bez gniazda oraz połączenie śrubowe do istniejącej instalacji.
- Aplikacje z podświetlonymi przyciskami (przy większej liczbie przycisków uwzględnić konieczność zastosowania kondensatora zgodnie z wytycznymi serii).
