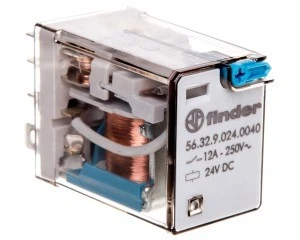

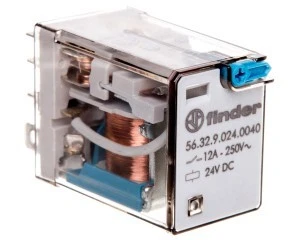

Przekaźnik 2P 12A 24V DC przycisk testujący, mechaniczny wskaźnik zadziałania 56.32.9.024.0040
Miniaturowy przekaźnik mocy Finder serii 56, typ 56.32.9.024.0040, to monostabilne urządzenie z cewką 24 V DC i dwoma stykami przełącznymi (2P), zaprojektowane do zastosowań sterowniczych i sygnalizacyjnych w automatyce przemysłowej oraz panelach sterowniczych.
Cechy techniczne
- Znamionowy prąd styków: 12 A; maksymalne napięcie pracy styków do 400 V AC (w zależności od wersji styków).
- Liczba i rodzaj styków: 2 styki przełączne (2P), konfiguracja: pojedynczy zestyk na każdy biegun.
- Cewka: 24 V DC; rodzaj napięcia sterowania: DC; polaryzacja napędu: niespolaryzowany; tryb przełączania: monostabilny.
- Połączenie elektryczne: wyprowadzenia typu FASTON i połączenie wtykowe, umożliwiające montaż w gniazdach typu plug-in.
- Funkcje dodatkowe: przycisk testujący z funkcją blokowania oraz mechaniczny wskaźnik zadziałania dla łatwej weryfikacji stanu przekaźnika.
- Materiały styków: wersje bez kadmu; możliwość wyboru materiału styków w zależności od aplikacji.
- Wymiary: szerokość 20,7 mm, wysokość 37,2 mm, głębokość 27,7 mm — kompaktowa obudowa do montażu w panelach i gniazdach.
- Trwałość i izolacja: trwałość mechaniczna oraz parametry izolacji zależą od wybranego typu styków; dostępne akcesoria przeciwzakłóceniowe.
Zastosowanie
- Sterowniki i panele automatyki przemysłowej — przełączanie obwodów pomocniczych i sygnałowych.
- Maszyny i linie produkcyjne — realizacja funkcji logicznych, testowanie i diagnostyka z użyciem przycisku testującego.
- Systemy sygnalizacji i zabezpieczeń — integracja z modułami przeciwzakłóceniowymi dla poprawy odporności EMC.
- Aplikacje wymagające szybkiej wymiany przekaźnika — montaż w gniazdach wtykowych z wyprowadzeniami FASTON.
