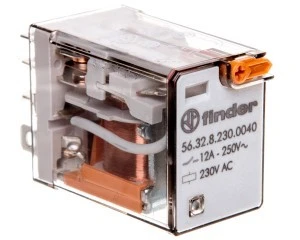

Przekaźnik 2P 12A 230V AC przycisk testujący, mechaniczny wskaźnik zadziałania 56.32.8.230.0040
Miniaturowy przekaźnik mocy serii 56, 2-polowy (2P) przeznaczony do montażu w gniazdach; stosowany jako element przełączający w układach sterowania i automatyki przemysłowej. Wyposażony w przycisk testujący z blokadą oraz mechaniczny wskaźnik zadziałania.
Cechy techniczne
- Prąd znamionowy styków: 12 A (przekaźnik mocy miniaturowy serii 56).
- Liczba styków przełącznych: 2 (konfiguracja 2P, pojedyncze elementy stykowe na każdą fazę).
- Znamionowe napięcie sterowania: 230 V AC (50/60 Hz); zakres pracy cewki: 184–253 V AC.
- Rodzaj napięcia sterowania: AC; polaryzacja napędu: niespolaryzowany; tryb przełączania: monostabilny.
- Rodzaj połączenia elektrycznego: połączenie wtykowe / wyprowadzenia typu FASTON (kompatybilne z gniazdami serii 56).
- Materiał styków: standardowo AgNi (warianty materiałowe dostępne w serii).
- Napięcie pracy styków: do 400 V AC; wytrzymałość izolacji nominalna: 2500 V AC.
- Wymiary: szerokość 20,7 mm, wysokość 36,8 mm, głębokość 27,7 mm.
- Funkcje mechaniczne: przycisk testujący z możliwością zablokowania działania oraz mechaniczny wskaźnik zadziałania ułatwiający diagnostykę bez zasilania.
Zastosowanie
- Przemysłowe układy sterowania i automatyki: przełączanie obciążeń do 12 A w liniach zasilania i sygnałach pomocniczych.
- Moduły interfejsowe i urządzenia zabezpieczające w rozdzielnicach z montażem na gniazdach typu FASTON.
- Aplikacje HVAC, sterowniki maszyn i systemy pomiarowo-kontrolne wymagające kompaktowych przekaźników 2P.
- Rozwiązania serwisowe i wymienne: możliwość szybkiej wymiany przekaźnika dzięki konstrukcji wtykowej i testowi funkcji na miejscu.
