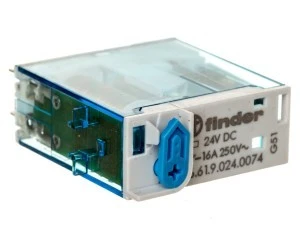

Przekaźnik 1P 16A 24V DC wskaźnik LED przycisk testujący 46.61.9.024.0074
Miniaturowy przekaźnik przemysłowy 1P o prądzie znamionowym 16 A z cewką DC 24 V, wyposażony we wskaźnik LED i przycisk testujący. Przeznaczony do zastosowań w sterowaniu i automatyce wymagających pojedynczego styku przełącznego.
Cechy techniczne
- Konfiguracja: 1 styk przełączny (1P, liczba styków przełącznych: 1; brak styków zwiernych i rozwiernych)
- Znamionowy prąd łączeniowy: 16 A
- Napięcie cewki (DC): nominalnie 24 V DC; zakres sterowania Us DC: 17,5 ÷ 26,4 V
- Tryb przełączania napędu: monostabilny
- Wskaźnik pracy: dioda LED
- Przycisk testujący z funkcją blokady zestyków
- Izolacja cewka–zestyki: 8 mm przy 6 kV
- Maksymalne napięcie łączeniowe: do 250/440 V AC
- Zakres temperatur pracy: ?40 ÷ +70 °C
- Rodzaj połączenia elektrycznego: połączenie wtykowe
- Wymiary (mm): szer. 29 × wys. 32,8 × gł. 12,4
- Kompatybilność montażowa: współpraca z gniazdami i obwodami drukowanymi; dostępne akcesoria montażowe i moduły sygnalizacyjne
Zastosowanie
- Panele sterownicze i szafki rozdzielcze w automatyce przemysłowej
- Sterowanie obwodami pomocniczymi i układami wejść/wyjść w systemach PLC
- Aplikacje w automatyce budynkowej wymagające sygnalizacji stanu (LED) i testowania działania
- Integracja z gniazdami montażowymi i płytami PCB w instalacjach sterujących
