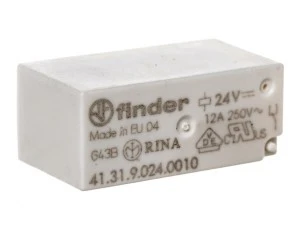

Przekaźnik 1P 12A 24V DC 41.31.9.024.0010
Jednobiegunowy przekaźnik elektromagnetyczny 1P o znamionowym prądzie styków 12 A i cewce 24 V DC, przeznaczony do montażu na płytkach drukowanych w modułach sterujących i układach automatyki. Typ monostabilny, stosowany jako element łączeniowy i interfejs sygnał–obciążenie.
Cechy techniczne
- Tryb przełączania: monostabilny.
- Liczba styków przełącznych: 1 (1P), prąd znamionowy styków: 12 A.
- Znamionowe napięcie sterowania: 24 V DC (zakres dopuszczalny 16,8–36 V DC).
- Rodzaj połączenia elektrycznego: zacisk PCB — przystosowany do montażu bezpośrednio na płytce drukowanej.
- Wymiary: szerokość 29 mm, wysokość 15,7 mm, głębokość 12,6 mm — niska obudowa do zabudowy modułowej.
- Izolacja cewka–styki: wysoki poziom izolacji (dostępne dane serii: 6 kV).
- Opcje materiałowe styków: dostępne warianty, w tym rozwiązania bez kadmu (zgodnie z ofertą serii).
- Kompatybilność montażowa: przeznaczony głównie do PCB; serie umożliwiają również montaż na listwach DIN przy zastosowaniu odpowiednich gniazd i akcesoriów.
Zastosowanie
- Moduły sterujące i płytki PCB w automatyce przemysłowej oraz aparatura kontrolno?pomiarowa.
- Interfejsy między układami niskonapięciowymi a obciążeniami DC/AC o prądzie do 12 A.
- Przekaźniki pomocnicze w rozdzielnicach i panelach sterowniczych z wykorzystaniem gniazd montażowych i akcesoriów serii.
- Zastosowania wymagające niskiego profilu przekaźnika przy zachowaniu separacji cewka–styki i łatwego montażu na PCB.
