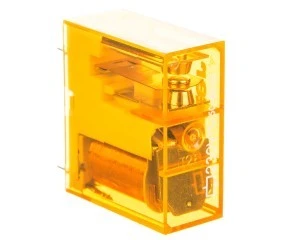

Przekaźnik 1P 10A 230V AC 40.31.8.230.0000
Monostabilny przekaźnik miniaturowy do montażu na płytce PCB, z pojedynczym stykiem przełącznym, cewką zasilaną napięciem sieciowym ~230 V AC. Przeznaczony do sterowania obwodami AC o obciążalności do 10 A.
Cechy techniczne
- Znamionowe napięcie cewki: 184–253 V AC (50/60 Hz)
- Tryb przełączania: monostabilny
- Rodzaj styków: podwójny; liczba styków przełącznych: 1 (konfiguracja 1P)
- Znamionowy prąd styków: 10 A przy 230 V AC
- Rodzaj połączenia elektrycznego: zacisk PCB (montaż na płytce drukowanej)
- Wymiary (S × W × G): 29 × 25 × 12,4 mm
- Odległość cewka–zestyki: 8 mm; wytrzymałość izolacji cewka–zestyki: 6 kV
- Temperatura pracy: -40 … +85 °C
- Żywotność mechaniczna: do 10 000 000 cykli; dostępne opcje materiałów styków, w tym wersje bez kadmu
- Seria: Miniature PCB/plug-in relay (Seria 40) — dostępne także modele o innych prądach znamionowych oraz wersje bistabilne i czułe DC
Zastosowanie produktu
- Sterowanie obwodami w urządzeniach przemysłowych i automatyce (płytki sterowników, moduły przekaźnikowe)
- Aparatura pomiarowa i kontrolno-pomiarowa wymagająca separacji cewka–styk
- Systemy HVAC, obwody zasilania i sterowania silnikami przy obciążeniach do 10 A
- Montaż bezpośrednio na PCB; w aplikacjach wymagających łatwej wymiany można stosować odpowiednie gniazda z serii dedykowanej (gniazda do montażu na PCB lub na szynie DIN)
