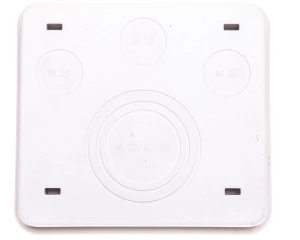

Płyta przepustowa 3xM20, 1xM32/40/50 z klinami i uszczelką Mi FM 15 HPL2000127
Płyta przepustowa Mi FM 15 przeznaczona do prowadzenia i uszczelniania dławic kablowych w ścianach o grubości 150 mm; umożliwia instalację trzech dławnic M20 oraz jednej dławnicy o rozmiarach M32/M40/M50 przy użyciu klinów i uszczelki. Produkt stosowany w obudowach rozdzielnic oraz instalacjach osłoniętych.
Cechy techniczne
- Konfiguracja dławnic: 3 × M20 oraz 1 × M32/M40/M50 (wersja z klinami i uszczelką)
- Wymiary: wysokość 25 mm, szerokość 150 mm, głębokość 100 mm
- Masa netto: 0,097 kg
- Przeznaczona do montażu w ścianie o grubości: 150 mm
- Stopień ochrony: IP65
- Zakres temperatury pracy: od -5 °C do +40 °C; maksymalna wilgotność 50% przy 40 °C
- Materiał: tworzywo sztuczne
- Przetłoczenia: tak; zabezpieczenie powierzchni: nieobrabiana
- Zgodność z normą: DIN EN IEC 61439-2
- Kompatybilność montażowa: do stosowania z obudowami rozdzielnic z poliwęglanu przeznaczonymi do montażu zewnętrznego; elementy montażowe dostępne w akcesoriach
Zastosowanie produktu
Płyta przepustowa Mi FM 15 służy do uszczelnionego wprowadzenia kabli do rozdzielnic i skrzynek montowanych w ścianach o grubości 150 mm. Zaprojektowana do eksploatacji w instalacjach osłoniętych oraz w obudowach rozdzielnic z poliwęglanu, gdzie wymagany jest stopień ochrony IP65.
- Wprowadzenia kablowe do rozdzielnic w instalacjach przemysłowych i energetycznych
- Montaż w obudowach poliwęglanowych na zewnątrz, wymagających uszczelnionych dławic
- Rozwiązania wymagające kombinacji dławnic M20 oraz jednej dławnicy M32/M40/M50 z możliwością dopasowania za pomocą klinów i uszczelki
