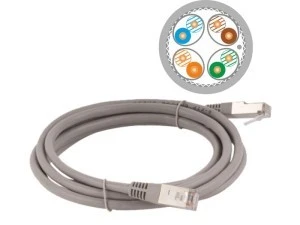

Patch‑cord S/FTP kat.6A LSOH 7.0m szary KKS6ASZA7.0
- Producent:A-LAN
- Seria produktu:S/FTP
- Indeks producenta:KKS6ASZA7.0
- Indeks TIM:0001-00015-63048
- Kategoria:Patchcordy - kable krosowe miedziane
- Ocena:
Cena:
Wysokiej klasy kable połączeniowe, typu "patch cord" przeznaczone są do wykonywania połączeń krosowych w punktach dystrybucyjnych oraz do połączeń abonenckich. Kategoria 6A, o wydajności transmisyjnej minimum 10Gbit/s (klasa EA).
Żyły w 100% miedziane typu linka, pary żył ekranowane folią, cały ośrodek pokryty oplotem co pretenduje ten produkt do pracy w środowisku narażonym na oddziaływanie zakłóceń elektromagnetycznych. Powłoka zewnętrzna LSOH.
Wysoka jakość produktu została zweryfikowana badaniem w laboratorium INTERTEK w USA oraz potwierdzona stosownym dokumentem zgodności z normami branżowymi: ISO/IEC 11801 (norma międzynarodowa, zgodna z wzorowaną na niej normą polską i europejską PN-EN 50173).
![]()
Marka » ALANTEC
ALANTEC to marka należąca do firmy A-LAN Technologie, polskiego producenta systemów okablowania strukturalnego. A-LAN działając od 2001 roku, ugruntował sobie pozycję lidera, wprowadzając na rynek produkty najwyższej jakości, weryfikowane przez niezależne laboratoria, dając tym samym gwarancję trwałości i niezawodności. Firma rocznie wprowadza na rynek europejski kilkadziesiąt tysięcy kilometrów kabli teleinformatycznych, kilkaset tysięcy gniazd abonenckich oraz dziesiątki tysięcy komponentów towarzyszących, dając na te produkty wieloletnie gwarancje systemowe.
Specyfikacja techniczna
| BUDOWA I PARAMETRY ELEKTRYCZNE | |
|---|---|
| Kategoria | 6A |
| Klasa | EA (600MHz) |
| Przekrój AWG | 4x2x26/7AWG |
| Żyły | wielodrutowe |
| Izolacja | polietylenowa |
| Klasyfikacja ogniowa CPR (Euroklasa) | Eca |
| Ośrodek | 4 pary skręcone, każda para owinięta folią poliestrową + oplot siatkowy |
| Ekran | pary ekranowane folią poliestrową pokrytą warstwą aluminium, pod ekranem żyła uziemiająca z drutu miedzianego ocynowanego o średnicy min. 0,4 mm + oplot siatkowy |
| Powłoka | tworzywo bezhalogenowe nierozprzestrzeniające płomienia, o ograniczonym wydzielaniu dymu oraz gazów korozyjnych (LSOH/FRNC) |
| PoE | 802.3 at typ 2 (PoE+) |
| Kolor | jasnoszary |
| WŁAŚCIWOŚCI ELEKTRYCZNE przy 20ºC | |
|---|---|
| Pętla oporu prądu stałego | ≤ 95 Ω /km |
| Opór zmienny | ≤ 2% |
| Opór izolacyjny (500V) | ≥ 5000 MΩ *km |
| Opór bierny pojemnościowy przy 800 Hz | nom. 48 nF/km |
| Zmienny bierny opór pojemnościowy | ≤ 1500 pF/km |
| Nominalna prędkość rozprzestrzeniania się (NVP) | 69% |
| Opóźnione rozprzestrzenianie się | Nominalnie ≤ 535 ns/100m |
| Kąt opóźnienia | Nominalnie ≤ 20 ns/100m |
| Tester instalacji prądu stałego, 1 min. (rdzeń) | 1000 V |
| WŁAŚCIWOŚCI MECHANICZNE | |
|---|---|
| Promień zgięcia | 4 x ø zew |
| Żywotność wtyczki | >2500 cykli |
| Max. siła ciągnienia | 80 N |
| Zakres temp. podczas użycia | -20oC do +75oC |
| Zakres temp. podczas instalacji | 0oC do + 50oC |
Nominalne charakterystyki transmisji przy 20°C
| Frequency | RL | ATT | NEXT | DELAY | PSNEXT | PSELFEXT | PSANEXT | PSAACRF |
|---|---|---|---|---|---|---|---|---|
| (MHz) | ≥dB | ≤dB | ≥dB | ≥dB | ≥dB | ≥dB | ≥dB | ≥dB |
| 1 | 20 | — | 74.3 | 72.3 | 67.8 | 64.8 | 67 | 67 |
| 4 | 23 | 3.8 | 65.3 | 63.3 | 55.8 | 52.8 | 67 | 66.2 |
| 8 | 24.5 | 5.3 | 60.8 | 58.8 | 49.7 | 46.7 | 67 | 60.1 |
| 10 | 25 | 5.9 | 59.3 | 57.3 | 47.8 | 44.8 | 67 | 58.2 |
| 16 | 25 | 7.5 | 56.2 | 54.2 | 43.7 | 40.7 | 67 | 54.1 |
| 20 | 25 | 8.4 | 54.8 | 52.8 | 41.8 | 38.8 | 67 | 52.2 |
| 25 | 24.3 | 9.4 | 53.3 | 51.3 | 39.8 | 36.8 | 67 | 50.2 |
| 31.25 | 23.6 | 10.5 | 51.9 | 49.9 | 37.9 | 34.9 | 67 | 48.3 |
| 62.5 | 21.5 | 15 | 47.4 | 45.4 | 31.9 | 28.9 | 65.6 | 42.3 |
| 100 | 20.1 | 19.1 | 44.3 | 42.3 | 27.8 | 24.8 | 62.5 | 38.2 |
| 200 | 18 | 27.6 | 39.8 | 37.8 | 21.8 | 18.8 | 58 | 32.2 |
| 250 | 17.3 | 31.1 | 38.3 | 36.3 | 19.8 | 16.8 | 56.5 | 30.2 |
| 300 | 16.8 | 34.3 | 37.1 | 35.1 | 18.3 | 15.3 | 55.3 | 28.7 |
| 500 | 15.2 | 45.3 | 33.8 | 31.8 | 13.8 | 10.8 | 52 | 24.2 |
