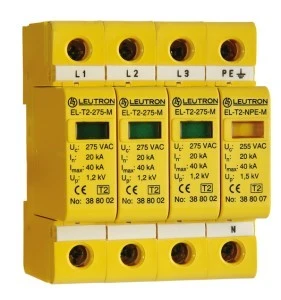

Ogranicznik przepięć Typ T2 20kA TNS EL-T2/3+1-275-FM 388 116
Ogranicznik przepięć typu 2 przeznaczony do ochrony obwodów zasilania AC w sieciach trójfazowych TNS (TN‑S) oraz TT; stosowany w rozdzielnicach modułowych dla zabezpieczenia instalacji i podłączonych urządzeń przed przepięciami atmosferycznymi i przejściowymi.
Cechy techniczne
- Typ: ogranicznik przepięć Typ 2 (EL‑T2/3+1‑275‑FM), oznaczenie w nazwie: 20 kA
- Maksymalny prąd wyładowczy (testowany): 40 kA
- Znamionowe napięcie AC: 230 V; maksymalne napięcie trwałej pracy AC (Uc): 275 V
- Poziom ochrony (Up): 1,2 kV
- Układ sieci: TN‑S (TNS); produkt dopuszczony także do instalacji TT (zgodnie z dokumentacją producenta)
- Sygnalizacja: optyczna bezpośrednio na urządzeniu; wyposażony w styk do zdalnej sygnalizacji
- Obudowa: termoplastyczna, stopień ochrony IP20
- Rozmiar: 4 moduły (przeznaczony do montażu w rozdzielnicach modułowych)
- Przekrój przewodu przyłączanego (elastyczny, wielodrutowy): 1,5–25 mm²
- Przekrój przewodu sztywnego (jednodrutowy/multidrutowy): 1,5–35 mm²
- Badania i normy: testowany zgodnie z IEC 61643-11 i EN 61643-11
- Producent: Leutron GmbH (Niemcy); dystrybutor: RST Sp. z o.o., Białystok; nr katalogowy: 38 81 16
Zastosowanie produktu
- Ochrona obwodów niskiego napięcia w rozdzielnicach trójfazowych TN‑S (TNS) i instalacjach TT
- Zabezpieczenie urządzeń i układów sterowania w instalacjach budynków komercyjnych i przemysłowych
- Stosowanie w rozdzielnicach modułowych jako warstwa ochrony przed przepięciami przejściowymi i atmosferycznymi
- Integracja z systemami monitoringu stanu ochrony dzięki stykowi do zdalnej sygnalizacji
