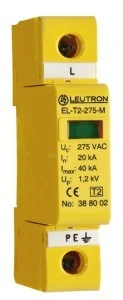

Ogranicznik przepięć Leutron Typ T2 20kA EL-T2/1+0-275 388 193
Ogranicznik przepięć Leutron EL-T2/1+0-275 to jednomodowy ogranicznik klasy Typ 2 przeznaczony do ochrony obwodów zasilania jednofazowego AC 230 V (L i N/PEN). Urządzenie montuje się na standardowej szynie 35 mm i ogranicza impulsy przepięciowe do poziomu określonego charakterystyką urządzenia.
Cechy techniczne
- Typ: Typ 2 (klasa II)
- Znamionowe napięcie AC: 230 V
- Maksymalne napięcie trwałej pracy AC (UC): 275 V
- Maksymalny prąd wyładowczy (Imax): 20 kA
- Poziom ochrony (UP): 1,2 kV
- Sygnalizacja zadziałania: optyczna
- Montaż: szyna 35 mm (DIN)
- Rozmiar: 1 moduł
- Przekrój przewodu przyłączanego (elastyczny, wielodrutowy): 1,5–25 mm²
- Przekrój przewodu sztywnego (jednodrutowy/wielodrutowy): 1,5–35 mm²
- Zakres pracy temperatur: -40 do +80 °C
- Stopień ochrony: IP20
- Odporność mechaniczna: odporność na wibracje i udary mechaniczne
- Producent: Leutron GmbH (Niemcy); dystrybutor: RST Sp. z o.o., Białystok, Polska; katalogowy nr: EL-T2/1+0-275, nr 38 81 93
Zastosowanie produktu
- Ochrona pojedynczych obwodów jednofazowych 230 V przed impulsywnymi przepięciami atmosferycznymi i przepięciami sieciowymi
- Montaż w rozdzielnicach na szynie 35 mm jako element ochrony Typ 2 (druga linia ochrony)
- Stosowanie w instalacjach z przewodem N/PEN (seria EL FM L N/PEN) w celu ochrony odbiorników i rozdzielnic
- Zastosowanie tam, gdzie wymagane jest ograniczenie przepięć do poziomu zgodnego z parametrami UP = 1,2 kV przy prądzie wyładowczym do 20 kA
