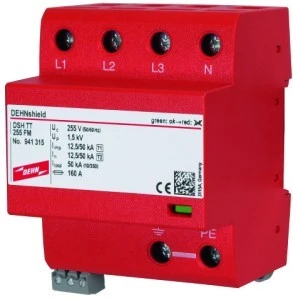

Ogranicznik przepięć Typ T1+T2 4P 12,5/50kA 1,5kV DEHNshield TT 255 FM 941315
DEHNshield TT 255 FM 941315 to jednolite urządzenie ochronne klasy Typ 1+2 przeznaczone do systemów sieci TT; zabezpiecza instalacje niskiego napięcia przed przepięciami atmosferycznymi i przepięciami łączeniowymi. Stosowany jako element przyłącza i ochrona głównych rozdzielnic przed wysokimi impulsami prądowymi.
Cechy techniczne
- Klasa ochrony: Typ 1+2 (łączona ochrona odgromowa i przeciwprzepięciowa)
- Liczba biegunów: 4 (4P)
- Znamionowe napięcie AC: 230 V; maksymalne napięcie trwałej pracy AC: 255 V
- Poziom ochrony L‑N: 1,5 kV; Poziom ochrony N‑PE: 1,5 kV
- Prąd udarowy (10/350): 12,5 kA; zdolność przeciwprzepięciowa do 50 kA
- Montaż: szyna montażowa DIN 35 mm; rozmiar: 4 moduły
- Przyłącza przewodów: przewód elastyczny z końcówką tulejkową 1,5 mm2; przewód sztywny (jedno-/wielodrutowy) 1,5 mm2
- Sygnalizacja: optyczny wskaźnik stanu na urządzeniu oraz styk do sygnalizacji zdalnej
- Stopień ochrony i montaż: przeznaczony do montażu wewnętrznego, IP20; gotowe do podłączenia
- Zakres temperatur pracy: -40 °C do +80 °C
- Zgodność ze standardem: PN‑EN 61643‑11 (parametry ochrony przeciwprzepięciowej)
- Dodatkowo: możliwość wykonania odgromowego wyrównania potencjałów
Zastosowanie produktu
- Ochrona głównych i podrozdzielnic w instalacjach TT w budynkach mieszkalnych, komercyjnych i małych obiektach przemysłowych
- Montaż na szynie DIN 35 mm w rozdzielnicach przyłączeniowych jako element ochrony kombinowanej Typ 1+2
- Zabezpieczenie obwodów przed przepięciami atmosferycznymi oraz przepięciami łączeniowymi przy współpracy z instalacją wyrównania potencjałów
- Integracja z systemami nadzoru rozdzielnicy dzięki stykowi sygnalizacji zdalnej i optycznemu wskaźnikowi stanu
