Ochrona i parametry elektryczne
- Znamionowy prąd wyładowczy In (8/20 µs) 20 kA
- Maks. prąd wyładowczy Imax (8/20 µs) 40 kA
- Najwyższe napięcie trwałe UCPV 1200 V DC
- Odporność na zwarcie ISCPV 15 000 A
- Tory ochronne (DC+)–(DC−), (DC+)–PE, (DC−)–PE

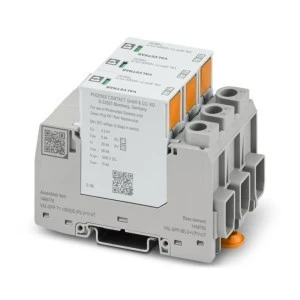

Ogranicznik przepięć dla systemów fotowoltaicznych T2 VAL‑SPP‑T2‑1000DC‑PV‑2+V‑UT
- Producent:PHOENIX CONTACT
- Seria produktu:CL1
- Indeks producenta:1466772
- Indeks TIM:0001-00020-27147
- Kategoria:Ograniczniki przepięć typ 2 (C)
Cena:
Ogranicznik przepięć typu 2 (Class II) do instalacji PV 1000 V DC
Ogranicznik przepięć typu 2 (Class II) przeznaczony do 2-pinowych systemów napięcia stałego PV do 1000 V DC, zarówno izolowanych, jak i uziemionych. Urządzenie jest przystosowane do montażu na szynie DIN i sprawdza się w instalacjach fotowoltaicznych wymagających wysokiego poziomu ochrony.
Konstrukcja obejmuje 3-pinowy element bazowy oraz trzy wtykowe elementy ochronne, każdy z niezależną kontrolą termiczną.
Parametry techniczne
Montaż i warunki pracy
- Temperatura otoczenia (praca) −40 °C … +85 °C
- Przekrój przewodu giętkiego 1,5 mm² … 16 mm²
- Przekrój przewodu sztywnego 1,5 mm² … 25 mm²
- Rodzaj przyłączenia Przyłączenie śrubowe
- Konfiguracja połączenia Konfiguracja Y
Główne cechy
Optyczny wskaźnik stanu
Intuicyjny sposób sprawdzenia poprawności stanu wkładki
Wymienne wkładki
Jeżeli zajdzie potrzeba to w szybki i bezpieczny sposób wymienisz wkładki, bez konieczności wymiany całego urządzenia
Wymienna obudowa
Element bazowy do ogranicznika przepięć, do izolowanych systemów napięcia stałego, do montażu na szynie DIN
Niezawodne połączenie śrubowe
Połączenie śrubowe zapewnia pewny i trwały styk elektryczny, który zachowuje stabilność nawet przy wibracjach i długotrwałej eksploatacji.
Szybki montaż na szynie DIN
Prosta i bezpieczna instalacja dzięki nowatorskim funkcjom obsługi i bezpieczeństwa
- Optyczny wskaźnik stanu
- Wymienne wkładki
- Niezawodne połączenie śrubowe
- Wymienna obudowa
- Szybki montaż na szynie DIN
Najczęściej zadawane pytania
Ogranicznik przepięć to urządzenie ochronne, które przejmuje nagły skok napięcia i odprowadza go w bezpieczny sposób,
zanim uszkodzi falownik oraz pozostałe elementy instalacji PV.
W praktyce jest to standard w nowoczesnych instalacjach PV — szczególnie na dachach i wszędzie tam, gdzie przewody DC są długie
lub obiekt ma instalację odgromową / jest narażony na burze.
Zmniejszasz ryzyko kosztownej awarii falownika i przestojów instalacji, a jednocześnie wydłużasz żywotność komponentów.
To prosta inwestycja, która realnie zwiększa niezawodność systemu PV.
Najczęściej stosuje się ograniczniki typu 2 (Class II) po stronie DC, dobrane do napięcia instalacji (np. 1000/1200 V DC)
i konfiguracji uziemienia.
Tak — kluczowe jest dobranie wariantu do układu sieci (izolowany/uziemiony) i właściwe podłączenie torów ochronnych.
Co najmniej raz w roku oraz po każdej silnej burzy w okolicy instalacji. Kontrola podczas przeglądu PV pozwala upewnić się,
że ochrona nadal działa prawidłowo.
