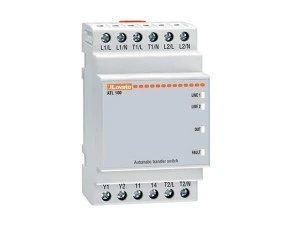

ATL100 jest modułowym sterownikiem układu SZR do nadzoru 2 źródeł zasilania.
ATL100 kontroluje dwa napięcia fazowe poprzez swoje wejścia napięciowe i podaje na wyjście tę linię zasilającą, która mieści się w granicach limitów.
Linią priorytetową jest Linia 1. Urządzenie posiada dwa wyjścia do sterowania stycznikami lub rozłącznikami w układzie przełącznym z napędem.
Charakterystyka robocza ATL100
– Urządzenie zasilane jest napięciem kontrolowanym
– Zakres pomiaru: 80...300VAC
– Zakres częstotliwości: 45...66Hz
– 2 wyjścia przekaźnikowe: 1NO 4A/250VAC
– 1 wyjście przekaźnikowe: 1NO 3A/250VAC
