Magazyn Energii ‑ Pojemność 5,1 kWh ‑ 2,4 kW

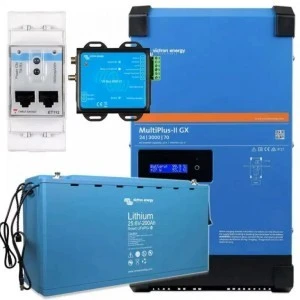

Magazyn energii 5.1 kWh / 2.4 kW
Victron Energy

Oferowany zestaw ESS magazynowania energii to najnowocześniejszy i najbardziej zaawansowany magazyn energii dostępny na świecie. Całość została zaprojektowana i wykonana przez holenderska firmę uznawaną na świecie jako najmniej awaryjna i wskazującą rozwój fotowoltaiki dla innych firm. Produkty marki są zawsze o 2 kroki przed konkurencją oferując wyższa sprawność, nie zawodność oraz możliwość konfiguracji.

Magazynowanie energii - najważniejszą i podstawową cechą oferowanego systemu ESS to magazynowanie nadwyżek energii wyprodukowanych przez elektrownie sieciową. Nadwyżki energii nie są przesyłane - oddawane do sieci a gromadzone w akumulatorach LiFePO4 w celu jej uwolnienia w dni bezsłoneczne lub podczas nocy. Jeżeli akumulatory zostaną naładowane a odbiorniki nie będą w stanie odebrać produkowanej energii słonecznej przez elektrownie urządzenie automatycznie sprzeda je do sieci. Możliwe jest również zabronione wysyłania energii do sieci czy jej sprzedawanie jeżeli nie zależy nam na rejestrowaniu naszej elektrowni słonecznej w zakładzie energetycznym. Warunkiem jest instalacja elektrowni słonecznej na wyjściu urządzenia MultiPlus lub Quattro.

Funkcja UPS - możliwe jest również zachowanie określonej ilości energii elektrycznej w akumulatorach np 30% do celów UPS a więc podtrzymania zasilania awaryjnego w przypadku zaniku napięcia w sieci publicznej.

Pełna praca wyspowa - Jeżeli elektrownia słoneczna zostanie zainstalowana na wyjściu może ona pracować całkowicie bez zasilania z sieci energetycznej. W takiej sytuacji sieć zostanie wytworzona sztucznie przez urządzenie MultiPlus lub Quattro dzięki czemu elektrownia słoneczna będzie mogła zasilać odbiorniki i ładować akumulatory.

Praca wyspowa i sieciowa z regulatorem ładowania - jest możliwa i bardziej korzystna. W takiej sytuacji wytwarzana energia elektryczna z paneli słonecznych przesyłana jest bezpośrednio do akumulatorów prawie bezstratnie. Może być ona zamieniana na 230V i przesyłana do odbiorników lub sprzedawana do sieci energetycznej.

Zarządzanie przez internet - dzięki portalowi VRM Victron Energy magazyn energii może być w 100% konfigurowany i zarządzany przez internet. Dołączony licznik kWh umożliwia również monitoring zewnętrznej elektrowni słonecznej.

Oferowany magazyn energii Victron Energy jest uznawany za najbardziej bezawaryjny, wydajny i skalowalny system dostępny na światowym rynku fotowoltaicznym. Nasza firma jako autoryzowany przedstawiciel w Polsce oferuje pełne wsparcie techniczne.

System magazynowania energii w pełni współpracuje z dowolną elektrownia sieciową zarówno ze starymi jak i nowoczesnymi typami. Umożliwia to zewnętrzny licznik energii elektrycznej zainstalowany w skrzynce rozdzielczej lub przy falowniku informujący o stanie pracy elektrowni sieciowej.

Nasz magazyn energii w pełni współpracuje z zakładem energetycznym. Potrafi zarówno dobierać energię elektryczną w przypadku rozładowania akumulatorów i przesyłać ją bezpośrednio do domu a także wysyłać nadwyżki w przypadku w pełni naładowanych baterii. Zawsze jednak stara się zasilać odbiorniki z z akumulatorów jeżeli tylko brakuje energii słonecznej.

Zastosowane akumulatory Victron Energy w technologii LiFePO4 gwarantują bardzo wysoką trwałość nawet do 20 lat. Posiadają 2500 pełnych cykli rozładowań co przekłada się na 7 lat pracy w wyjątkowo ciężkich warunkach. Przy zwykłej pracy domowej czas pracy może wynieść do 20 lat.

Magazyn energii może być w pełni zintegrowany z nasza rozdzielnica elektryczną. Wydzielone mogą zostać urządzenia objęte systemem magazynowania energii a także można podłączyć duże odbiorniki np piekarnik lub płyta indukcyjna bezpośredni z pominięciem magazynu. Wszystko w zależności od mocy zainstalowanego urządzenia MuliPlus-II GX

Instalacja magazynu energii jest bardzo prosta i nie wymaga specjalistycznej wiedzy. W zakładce informacje można przeczytać jak wykonać instalację krok po kroku. Do przeprowadzenia instalacji wymagany jest interfejs VE Bus MK3 USB umożliwiający konfigurowanie urządzenia przez komputer. Tutaj można znaleźć dokładną instrukcję instalacji.

MultiPlus-II GX
24/3000/70-32

Urządzenie MultPlus-II GX jest aktualnie najbardziej zaawansowanym połączeniem ładowarki sieciowej oraz inwertera akumulatorowego. Umożliwia budowę zaawansowanych magazynów energii jedno jak i trójfazowych. System GX posiada wbudowany komputer z systemem operacyjnym Venus Os. Dostęp do niego możliwy jest za pomocą przeglądarki komputerowej poprzez WiFi lub kartę Ethernet RJ45 a także poprzez złącze BlueTooth i aplikację Victron Connect - remote portal.

Dzięki zaawansowanej konstrukcji oraz wielu wejściom komunikacyjnym jednostka może komunikować się bezpośrednio z wieloma licznikami kWh, licznikami pojemności akumulatora jak SmarShunt a także z czy czujnikami temperatury. Rozbudowa jest praktycznie nieograniczona i pozwala na budowę skomplikowanych lub prostych magazynów energii w zależności od zapotrzebowania klienta.

Magazyn energii zbudowany na bazie jednostki MultiPlus może być w pełni monitorowany i zarządzany poprzez internet i za pośrednictwem darmowego portalu internetowego Victron Remote Management. Ponadto możliwa jest analiza historyczna pracy systemu nawet wiele lat wstecz.

PARAMETRY/MODEL	MultiPlus-II GX 24V 3000/70-32
PowerControl / PowerAssist	Tak
Przełącznik transferowy	32 A
Maksymalny prąd wejściowy AC	32 A
Wyjście pomocnicze	Tak (32A)
INWERTER
Zakres napięcia wejściowego DC	19 – 33 V
Wyjście	Napięcie wyjściowe: 230 VAC ± 2 % Częstotliwość: 50 Hz ± 0,1 % (1)
Moc wyjściowa przy 25°C (3)	3000 VA
Moc wyjściowa przy 25°C	2400 W
Moc wyjściowa przy 40°C	2200 W
Moc wyjściowa przy 65°C	1700 W
Maksymalna pozorna moc zasilania	3000 VA
Moc szczytowa	5500 W
Maksymalna wydajność	94%
Moc przy zerowym obciążeniu	13 W
Moc przy zerowym obciążeniu w trybie AES	9 W
Moc przy zerowym obciążeniu w trybie wyszukiwania	3 W
ŁADOWARKA
Wejście AC	Zakres napięcia wejściowego: 187-265 VAC Częstotliwość wejściowa: 45 - 65 Hz
Napięcie ładowania "absorpcja"	28,8 V
Napięcie ładowania "float"	27,6 V
Tryb magazynowania	26,4 V
Maks. prąd ładowania akumulatora (4)	70 A
Czujnik temperatury akumulatora	Tak
OGÓLNE
Interfejsy	BMS-Can, USB, Ethernet, VE.Direct, Wi-Fi
Zewnętrzny czujnik prądu zmiennego (Opcjonalnie)	50A
Przekaźnik programowalny (5)	Tak
Ochrona (2)	a – g
Port komunikacyjny VE.Bus	Do pracy równoległej i trójfazowej, zdalny monitoring i integracja systemu
Port kom. ogólnego przeznaczenia	Tak, 2x
Zdalne włączanie/wyłączanie	Tak
Zakres temperatury pracy	-40 do +65°C (chłodzenie wspomagane wentylatorem)
Wilgotność (bez kondensacji)	maksymalnie 95%
INNE
Materiał i kolor	Stal, niebieski RAL 5012
Kategoria ochrony	IP22
Podłączenie akumulatora	Śruby M8
Przyłącze 230 V AC	Zaciski śrubowe 13 mm² (6 AWG)
Waga (kg)	20 kg
Wymiary (mm)	506 x 275 x 147 mm

Wszystkie nasze magazyny energii oparte o jednostki MultiPlus lub Quattro potrafią współpracować z odbiornikami o mocy większej niż nominalna moc urządzenia. Możliwe jest to dzięki zastosowaniu funkcji Power Control i Power Assist, która umożliwia dobieranie brakującej energii elektrycznej z sieci w przypadku niewystarczającej mocy inwertera.

Możliwe jest łączenie mocy z wielu źródeł. Energia z inwertera pobierana z akumulatora może być połączona z energią elektrowni słonecznej oraz zasilaniem z sieci i zaoferowana jako połączona wspólna moc na wyjściu AC Out. Wejście AcIn może być również zasilane poprzez agregat prądotwórczy.

Należy jednak pamiętać aby do wyjścia AcOut 1 podłączać tylko urządzenia o mocy inwertera gdyż to wyjście zasilane jest w przypadku utraty lub zaniku sieci energetycznej z akumulatorów. Wyjście AcOut 2 jest zasilane zarówno z akumulatora jak i z sieci ale w przypadku zaniku napięcia na wejściu lub awarii publicznej sieci zostanie ono wyłączone. Dobrym pomysłem jest połączenie w to miejsce urządzeń, których moc przekracza moc urządzenia MultiPlus

W przypadku połączeniu urządzenia a większej mocy niż moc falownika będzie ono korzystało w dalszym mocy z magazynu energii i oszczędzało prąd ale tylko do mocy falownika. Reszta energii będzie pobierana bezpośrednio z sieci publicznej lub z agregatu prądotwórczego.

• Praca jedno i trójfazowa
• Funkcja UPS
• Baterie LifePo4
• Zarządzanie przez internet
• Dodaj łądowarkę samochodową
• Korzystaj z własnego prądu
• Sztuczna sieć przy zaniku prądu
• Praca z dowolną elektownią
• Niezależność od dostawcy energii
• Nie sprzedawaj gromadź nadwyżki energii
• Podtrzymanie pracy elektrowni słonecznej
• Ładowanie akumulatorów nadwyżkami energii

Wytwarzanie sztucznej sieci w przypadku zaniku napięcia - jest jak najbardziej możliwe dla każdego typy inwertera sieciowego oraz elektrowni słonecznej. W takiej sytuacji elektrownia słoneczna powinna być zainstalowana na wyjściu Ac Out 1. W przypadku zaniku napięcia falownik MultuPlus odłączy się automatycznie od sieci publicznej i sam wytworzy sieć 230V zastępczą umożliwiającą pracę naszej elektrowni słonecznej.

Co dzieje się z nadwyżką energii - urządzenie pracujące wyspowo całą energię kieruje do odbiorników 230V, jeżeli występują nadwyżki są one kierowane do ładowania akumulatora LiFePO4 lub do ładowania samochodu elektrycznego o ile zainstalowany jest odpowiedni moduł. Jeżeli energii w dalszym ciągu jest zbyt dużo urządzenie MultPlus modyfikuje częstotliwość wytwarzanej sieci i automatycznie obniży moc elektrowni słonecznej. Dzięki takiemu rozwiązaniu możemy być całkowicie niezależni od zakładu energetycznego.

Factor 1.0 - to ważny współczynnik przy dobieraniu instalacji. Należy zwrócić uwagę aby moc jednostki MultiPlus wyrażona w Va była równa lub większa mocy zainstalowanego inwertera sieciowego. Jeżeli moc inwertera będzie większa może wystąpić sprzężenie zwrotne i doprowadzić do uszkodzenia jednostek. Należy bardzo uważnie przestrzegać tej zasady. Instalując elektrownie na wejściu AcIn1 zasada ta nie obowiązuje.

Dobór odpowiedniej wielkości akumulatora do magazynu energii - W technologii LiFePO4 na każde 1.5 kW paneli słonecznych powinna być zapewniona pojemność magazynu 4.8 kWh. Przy napięciu 24V pojemność wyniesie 200Ah natomiast przy napięciu 48V 100Ah. Nie zalecamy stosowania akumulatorów innego typu z uwagi na charakterystykę pracy i częste ładowanie i rozładowanie. Stosowanie tradycyjnych akumulatorów np GEL lub AGM może prowadzić do ich częstej wymiany nawet co kilka miesięcy. Wyjątek stanowią akumulatory Smart LiFePO4 Victron Energy ponieważ charakteryzują się dużo większą wydajnością prądową. Dzięki temu ich ilość w systemie może być mniejsza.

Magazyn energii monitorowanie przez internet - Firma Victron Energy do wszystkich urządzeń GX udostępnia bezpłatny dostęp do portalu Victron Remote Portal. Umożliwia on dostęp do pełnej konfiguracji urządzenia z dowolnego miejsca na świecie za pomocą przeglądarki internetowej. Możliwy jest też pełen monitoring i wgląd w dane historyczne. Ułatwia to znacząco konfigurację i optymalizację pracy systemu.

Konfiguracja i instalacja jest wyjątkowo prosta. Należy utworzyć bezpłatne konto w portalu VRM Portal. Następnie z urządzenia GX np MultiPlus-II GX odczytać z naklejki VRM ID i w portalu kliknąć przycisk dodaj instalacje. Po podaniu numeru i wybraniu właściwej jednostki nasze urządzenie pojawi się na ekranie. Nie jest wymagana żadna dodatkowa konfiguracja jak np przekierowywanie portów.

Portal internetowy VRM jest innowacyjnym rozwiązaniem poprawiająca jakość obsługi i monitoringu. Aktualnie tylko firma Victron umożliwia pełną konfigurację i zarządzanie swoimi urządzeniami za pośrednictwem przeglądarki internetowej zdalnie.

Akumulator LiFePO4
200Ah 24V zarządzany przez telefon

Akumulatory litowo żelazowo fosforanowe inaczej znane jako LiFePO4 firmy Victron Energy to najbardziej trwałe i odporne akumulatory na rynku światowym. Do tego cechją się wyjątkowa wytrzymałością oraz sprawnością. Akumulatory LiFePO4 to nawet 5000 cykli przy 20% rozładowaniu i 20 lat trwałości np przy zastosowaniu w kamperze. Na uwagę zasługuje dynamika ładowania. Gdy zwykły akumulator z końcem ładowania pobiera coraz mniej energii elektrycznej i ładuje się coraz wolniej akumulatory LiFePO4 ładują się tak samo z pełną mocą.

Również czas ładowania zasługuję na uwagę ponieważ tego typu akumulatory można ładować i rozładowywać w czasie 30 minut. Taka prędkość pracy pozwala na podłączenie dużych odbiorników jak i dużych paneli słonecznych bez obawy o zbyt szybkie ładowanie akumulatora. Akumulatory LiFePO4 to nowa przyszłość akumulatorów do kamperów a ich trwałość pomimo wysokiej ceny rekompensuje się w dynamice działania oraz długim okresie eksploatacji. Decydując się na zakup akumulatora 200Ah możemy przyjść, że spokojnie zastąpi nam on tradycyjny akumulator żelowy o pojemności 400Ah właśnie z uwagi na krótkie czasy ładowań oraz pełen pobór prądu nawet przy 99% naładowaniu.

Akumulator LiFePO4 musi pracować z urządzeniem BMS który zarządza ładowaniem akumulatora oraz równoważy napięcie 4 cel co jest niezwykle istotne. Do akumulatora LiFePO4 za pomocą aplikacji Victron Connect i połączenia Bluetooth możemy monitorować stan napięcia akumulatora, cel oraz temperatury bez potrzeby użycia jakichkolwiek urządzeń pomiarowych. Akumulatory litowo żelazowo fosforanowe objęte są 3 letnią gwarancją producenta.

VE Bus
BMS V2

VE.Bus BMS i VE.Bus BMS V2 to układy zarządzania akumulatorami (BMS) zaprojektowane do obsługi jednego lub kilku akumulatorów litowych Victron Lithium Battery Smart 12,8 V lub 25,6 V (LiFePO4 lub LFP) w systemach wyposażonych w falowniki Victron lub falowniki/ładowarki z komunikacją VE.Bus. Układ tego rodzaju monitoruje i chroni akumulatory przed przepięciami i zbyt niskim napięciem każdego z ogniw, a także zbyt wysoką lub niską temperaturą.

W oparciu o stan akumulatora lub akumulatorów, BMS:

Generuje sygnał przed alarmowy, ostrzegając o zagrożeniu w wyniku podnapięcia w ogniwie. Wstrzymuje działanie falowników VE.Bus lub falowników/ładowarek poprzez VE.Bus oraz, w przypadku podnapięcia w ogniwie, odłącza pozostałe odbiorniki energii poprzez zacisk „Odłączenie obciążenia”. Wyłącza ładowanie w falownikach VE.Bus lub falownikach/ładowarkach poprzez VE.Bus oraz, w przypadku przepięcia w ogniwie, zbyt niskiej lub zbyt wysokiej temperatury, wyłącza pozostałe ładowarki przez zacisk „Przerwanie ładowania”.

W systemach bez urządzenia GX najlepiej sprawdza się „oryginalny” VE.Bus BMS.

„Kolejna generacja” VE.Bus BMS V2 oferuje dodatkowe funkcje, np.:

Złącza zdalnego włączenia/wyłączenia. Możliwość wyłączenia ładowarek słonecznych VE.Direct i VE.Can za pomocą urządzenia GX. Możliwość sterowania falownikiem/ładowarką VE.Bus z wielu urządzeń, np. Digital Multi Control, klucz sprzętowy VE.Bus Smart i/lub urządzenie GX.Dodatkowe zaciski wejścia i wyjścia zasilania, które zapewniają urządzeniu GX zasilanie w przypadku wyłączenia systemu.

PARAMETRY/MODEL	VE.Bus BMS V2
Napięcie pracy [V]	9-70 Vdc
Moc wyjścia GX	1A
Pobór prądu w trybie normal	2 mA
Wyjście load obciążenia	normalnie wysokie limit prądu 1A stan niski w momencie alarmu
Wyjście charge - ładowanie	normalnie wysokie limit prądu 1A stan niski w momencie alarmu
Wyjście prealarm	normalnie swobodnie pływające stan wysoki w momencie alarmu
Ve.Bus komunikacja	2x RJ45
Wyjście remote	zwarte - włączone kiedy L podłączone do minusa baterii - włączone kiedy H podłączone do plusa baterii - włączone w każdym innym przypadku - wyłączone
WYMIARY I WAGA
Wymiary	24mm x 95mm x 106 mm
Waga	0.120 kg
Materiał	ABS, czarny matowy
BEZPIECZEŃSTWO I OCHRONA
Klasa ochrony	IP20
Wilgotność	max 95%
Temperatura pracy	-20C do + 50C

Przykładowy
schemat instalacji

Energy meter ET112
1 phase - max 100A

Licznik energii elektrycznej E112 Meter firmy Victron Energy przeznaczony jest do pomiaru energii elektrycznej np bezpośrednio w skrzynce rozdzielczej lub jako licznik produkcji mocy chwilowej i kWh przez elektrownię słoneczną. Jednym z najważniejszych zastosowań jest pomiar prądu w magazynach energii tak aby energia w akumulatorach była wykorzystywana kiedy elektrownia słoneczne sieciowa nie produkuje prądu np w pochmurny dzień lub nocą. Można go łączyć w zależności od wersji przewodem RS486 lub Ethernet.
