Pojemność 5 kWh ‑ 3 fazy 7,2 kW 400V

Magazyn energii

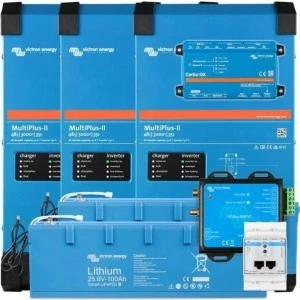

5 kWh - 3 fazy 7,2 kW 400V

Magazyn energii firmy Victron Energy ma dwa podstawowe zadania. Pierwsze to gromadzenie energii elektrycznej produkowanej przez elektrownie słoneczną ongrid. Bez znaczenia jakiego producenta jest nasza elektrownia sieciowa a następnie wykorzystywanie zgromadzonej energii do zasilania domu i zapobieganie jej wysłaniu do zakładu energetycznego.

Drugi aspekt to możliwość awaryjnego zasilania całego domu z funkcją UPS. Na urządzeniu MultiPlus-II GX dowolnie możemy ustawiać procent ilości energii przeznaczonej na funkcje podtrzymania zasilania w przypadku całkowitego wyłączenia prądu..

Oferowany magazyn energii jest oparty w 100% o produkty renomowanej Holenderskiej firmy Victron Energy znanej z najwyższej jakości oraz trwałości. W zestawie znajdują się niezwykle trwałe i lekkie akumulatory LiFePO4 w wersji smart z pełnym monitoringiem oraz zaawansowany system BMS współpracujący z wyspową przetwornica napięcia. System magazynowania energii wyposażony został w komputer zarządzający dzięki czemu za pomocą aplikacji Victron Connect lub przez stronę VRM Portal możliwa jest dowolna jego konfiguracja przez klienta w zależności od jego preferencji. Urządzenia serii MultiPlus-II GX są najbardziej zaawansowanymi i skalowalnymi urządzeniami dostępnymi na rynku światowym.

Oferowany system dedykowany jest do pracy 3 fazowe. W zestawie znają Państwa falownik Master MultiPlus GX zarządzający całym systemem oraz dwa falowniki MultiPlus II jako urządzenia slave.

Oferowany magazyn energii Victron Energy jest uznawany za najbardziej bezawaryjny, wydajny i skalowalny system dostępny na światowym rynku fotowoltaicznym. Nasza firma jako autoryzowany przedstawiciel w Polsce oferuje pełne wsparcie techniczne.

System magazynowania energii w pełni współpracuje z dowolną elektrownia sieciową zarówno ze starymi jak i nowoczesnymi typami. Umożliwia to zewnętrzny licznik energii elektrycznej zainstalowany w skrzynce rozdzielczej lub przy falowniku informujący o stanie pracy elektrowni sieciowej.

Nasz magazyn energii w pełni współpracuje z zakładem energetycznym. Potrafi zarówno dobierać energię elektryczną w przypadku rozładowania akumulatorów i przesyłać ją bezpośrednio do domu a także wysyłać nadwyżki w przypadku w pełni naładowanych baterii. Zawsze jednak stara się zasilać odbiorniki z z akumulatorów jeżeli tylko brakuje energii słonecznej.

Zastosowane akumulatory Victron Energy w technologii LiFePO4 gwarantują bardzo wysoką trwałość nawet do 20 lat. Posiadają 2500 pełnych cykli rozładowań co przekłada się na 7 lat pracy w wyjątkowo ciężkich warunkach. Przy zwykłej pracy domowej czas pracy może wynieść do 20 lat.

Magazyn energii może być w pełni zintegrowany z nasza rozdzielnica elektryczną. Wydzielone mogą zostać urządzenia objęte systemem magazynowania energii a także można podłączyć duże odbiorniki np piekarnik lub płyta indukcyjna bezpośredni z pominięciem magazynu. Wszystko w zależności od mocy zainstalowanego urządzenia MuliPlus-II GX

Instalacja magazynu energii jest bardzo prosta i nie wymaga specjalistycznej wiedzy. W zakładce informacje można przeczytać jak wykonać instalację krok po kroku. Do przeprowadzenia instalacji wymagany jest interfejs VE Bus MK3 USB umożliwiający konfigurowanie urządzenia przez komputer. Tutaj można znaleźć dokładną instrukcję instalacji.

3 x MultiPlus-II
48/3000/35-32

Urządzenie MultiPlus II GX umożliwia budowę zaawansowanych systemów fotowoltaicznych jakimi są magazyny energii. Dzięki swojej konstrukcji i współpracy i zewnętrznym licznikiem prądu elektrycznego może optymalizować pracę magazynu energii. Urządzenie MultiPlus GX zapewnia energię wtedy gdy elektrownia słoneczna nie pracuje np w nocy lub bardzo pochmurne dni. Dzięki takiemu rozwiązaniu nie musimy oddawać nadwyżek do zakładu energetyczno po zaniżonych stawkach a możemy je gromadzić do późniejszego użycia np w zaawansowanych akumulatorach LiFePO4. Urządzenie jest w pełni programowalne za pomocą aplikacji Victron Connect. Potrzebuje jednak podpięcia za pomocą interfejsu VE Bus lub może być zarządzane za pomocą przeglądarki internetowej i portalu VRM firmy Victron Energy.

MultiPlus-II GX, Inwertor/Ładowarka z wbudowanym urządzeniem sieciowym, komunikuje się z ładowarką solarną, akumulatorami i innymi urządzeniami sterując instalacjami podłączonymi do sieci energetycznej, bez dostępu do takiej sieci, lub instalacjami zdalnymi. Działanie równoległe zapewnia zwiększoną moc użyteczną, lub prąd ładowania akumulatora, a MultiPlus-II GX można również skonfigurować do zasilania trójfazowego. Urządzenie pełne zaawansowanych funkcji, jak bezprzerwowe zasilanie, ustawianie limitów obciążenia, i uzupełnianie niedostatecznej mocy z sieci energetycznej mocą akumulatora, którymi można sterować wprost z telefonu komórkowego lub innego urządzenia inteligentnego. Możliwe jest również monitorowanie zdalne.

PARAMETRY/MODEL	MultiPlus-II 48V 3000/35-32
PowerControl / PowerAssist	Tak
Przełącznik transferowy	32 A
Maksymalny prąd wejściowy AC	32 A
INWERTER
Zakres napięcia wejściowego DC	38-66 V
Wyjście	Napięcie wyjściowe: 230 VAC ± 2% Częstotliwość: 50 Hz ± 0,1% (1)
Moc wyjściowa przy 25°C (3)	3000 VA
Moc wyjściowa przy 25°C	2400 W
Moc wyjściowa przy 40°C	2200 W
Moc wyjściowa przy 65°C	1700 W
Maksymalna pozorna moc zasilania	3000 VA
Moc szczytowa	5500 W
Maksymalna wydajność	95%
Moc przy zerowym obciążeniu	11 W
Moc przy zerowym obciążeniu w trybie AES	7 W
Moc przy zerowym obciążeniu w trybie wyszukiwania	2 W
ŁADOWARKA
Wejście AC	Zakres napięcia wejściowego: 187-265 VAC Częstotliwość wejściowa: 45 - 65 Hz
Napięcie ładowania "absorpcja"	57,6 V
Napięcie ładowania "float"	55,2 V
Tryb magazynowania	52,8 V
Maks. prąd ładowania akumulatora (4)	35 A
Czujnik temperatury akumulatora	Tak
OGÓLNE
Wyjście pomocnicze	Tak (32A)
Zewnętrzny czujnik prądu zmiennego (Opcjonalnie)	50A lub 100A
Przekaźnik programowalny (5)	Tak
Ochrona (2)	a – g
Port komunikacyjny VE.Bus	Do pracy równoległej (nie dotyczy modeli 8k, 10k i 15k) i trójfazowej, zdalny monitoring i integracja systemu
Port kom. ogólnego przeznaczenia	Tak, 2x
Zdalne włączanie/wyłączanie	Tak
Zakres temperatury pracy	-40 do +65°C (chłodzenie wspomagane wentylatorem)
Wilgotność (bez kondensacji)	maksymalnie 95%
INNE
Materiał i kolor	Stal, niebieski RAL 5012
Kategoria ochrony	IP22
Podłączenie akumulatora	Śruby M8
Przyłącze 230 V AC	Zaciski śrubowe 13 mm² (6 AWG)
Waga (kg)	19 kg
Wymiary (mm)	499 x 268 x 141 mm

Oferowany magazyn energii potrafi współpracować nie tylko z urządzeniami o podobnej mocy co sam system ale również większymi. Służą do tego wyjścia 230V AC Out 1 i 2. Obydwa traktowane są jako jeden odbiornik mocy. W przypadku zaniku napięcia sieciowego wyjście AC Out 2 zostaje odłączone. Mogą być do niego podłączone odbiorniki nie wymagające zasilania podczas awarii prądu np piekarnik czy klimatyzacja. Do wyjścia AC Out 1 należy podłączyć odbiorniki, które muszą być zasilane bezprzerwowo jak światło, lodówki, internet itp. Odbiorniki przyłączone do AC Out 1 nie mogą przekraczać mocy falownika magazynu energii.

Natomiast urządzenia większe podłączone do wyjścia AC Out 2 działają na nieco innej zasadzie. Jeżeli moc falownika magazynu energii wynosi 2400W a nasz odbiornik pobiera 4000W system w takiej sytuacji pobierze 2400W z akumulatorów a resztę z sieci. Oczywiście mowa jest o sytuacji gdy brak jest innej energii. Każdy falownik MultiPlus posiada tzw Transfer Switch oznaczony mocą w Amperach. Jeżeli przekaźnik ma 32 Ampery a falownik 3000VA oznacza to, że łącznie z wyjścia AC Out 2 można pobrać 32A * 230V + 3000Va moc falownika razem 7360Va + 3000Va = 10360 Va a więc ok 9000W gdyż moc bierna Va realnie jest niższa od mocy czynnej wyrażonej w Watach.

Złącze AC Out 1 posiada również tą właściwość ale nie należy podłączać do nich odbiorników większa niż moc falownika. W takiej sytuacji zbyt duże urządzenia będą powodowały wyłączenia systemu przy zaniku prądu z sieci.

• Praca jedno i trójfazowa
• Funkcja UPS
• Baterie LifePo4
• Zarządzanie przez internet
• Dodaj łądowarkę samochodową
• Korzystaj z własnego prądu
• Sztuczna sieć przy zaniku prądu
• Praca z dowolną elektownią
• Niezależność od dostawcy energii
• Nie sprzedawaj gromadź nadwyżki energii
• Podtrzymanie pracy elektrowni słonecznej
• Ładowanie akumulatorów nadwyżkami energii

Urządzenie MultiPlus w oferowanym magazynie energii umożliwia podłączenie sieciowej elektrowni słonecznej na wyjściu AC Out. Oznacza to, że w przypadku zaniku energii w sieci elektrycznej falownik wygeneruje z akumulatorów własną sieć i synchronizuje się z inwerterem sieciowym. W efekcie spowoduje to, że elektrownia sieciowa nie wyłączy się pomimo braku zasilania będzie pracować wyspowo.

Należy jednak przestrzegać zasady. Wielkość urządzenia MultiPlus wyrażana w Va (Volto Ampery) musi być taka sama lub większa niż moc falownika sieciowego wyrażona w Watach. Oznacza to, że przykładowe urządzenie MultiPlus o mocy 3000Va może obsłużyć falownik o mocy 3000W. Przekraczanie tych wartości grozi uszkodzeniem falownika.

Kolejnym aspektem jest odpowiedni dobór akumulatorów. W technologii LiFePO4 na każde 1.5 kW paneli słonecznych powinna być zapewniona pojemność magazynu 4.8 kWh. Przy napięciu 24V pojemność wyniesie 200Ah natomiast przy napięciu 48V 100Ah. Wyjątek stanowią akumulatory Smart LiFePO4 Victron Energy ponieważ charakteryzują się dużo większą wydajnością prądową. Dzięki temu ich ilość w systemie może być mniejsza.

Magazyn energii monitorowanie przez internet Wystarczy podłączyć urządzenie MultiPlus do sieci za pomocą WiFI lub kabla sieciowego. Założyć konto w Victron Remote Management VRM. Wcisnąć przycisk dodaj nowe urządzenie i podać VRM ID zapisane na urządzeniu. Tyle potrzeba aby przyłączyć cały magazyn energii do sieci internet.

Dzięki monitoringowi przez internet za pomocą przeglądarki możliwe jest sprawdzenie aktualnego stanu urządzenia jak i danych historycznych, nawet wiele lat wstecz. Portal VRM udostępnia również zdalną konsolę za pomocą której można przeprowadzić konfigurację magazynu energii lub przeprowadzić aktualizację. Żaden inny system nie zapewnia takiej swobody pracy i dostępu do informacji w tak łatwy sposób. W razie potrzeby za pomocą jednego konta VRM można zarządzać wieloma magazynami energii. Usługa jest całkowicie bezpłatna przez cały czas jej użytkowania.

Cerbo-S GX Monitorowanie fotowoltaiki
bez BMS-CAN i czujników poziomu cieczy

Urządzenie Cerbo GX to zintegrowany punkt zarządzania wszystkimi urządzeniami firmy Victron Energy. Dysponuje wieloma portami Ve.Direct oraz VE.Bus a także portami do monitorowania poziomu cieczy np w zbiorniku z wodą. Dodatkowo umożliwia monitorowanie system za pomocą portalu VRM i komunikację za pomocą tradycyjnego złącza Ethernet lub WiFi. Opcjonalnie możliwa jest komunikacja poprzez aplikację Victron Connect zainstalowaną w telefonie i protokołem BlueTooth. Opcjonalnie umożliwia dołączenie wyświetlacza dotykowego GGX touch 50 i prezentację wyników na kolorowym wyświetlaczu. Najważniejszą zaletą jest wszechstronność, kompatybilność ze wszystkimi urządzeniami Victron Energy z portem VE.Direct lub VE.Bus i łatwość konfiguracji.

Uwaga : wersja Cerbo-S GX nie posiada obsługi złącza BMS-CAN. Oznacza to, że nie obsługuje akumulatorów innych niż Lithium Victorn Energy Smart oraz akumulator GEL i AGM. Do obsługi akumulatorów Pylon Tech, BYD, BMZ i wielu innych należy wybrać zwykłą wersję urządzenia Cerbo GX. Wersja Cerbo-S GX nie posiada również 4 wejść na nisko-rezystancyjne czujniki poziomu cieczy.

Parametry/Model	Cerbo-S GX
Napięcie zasilania	8 – 70 V DC
Montaż	Ściana lub szyna DIN (35mm)
Porty łączności
VE.Porty bezpośrednie (zawsze izolowane)	3
VE.Bus (zawsze izolowany)	2 równoległe gniazda RJ45
VE.Can	Tak - nie izolowane
Port BMS-Can	Nie
Inne
Rezystancyjne wejścia poziomu paliwa w zbiorniku	0
Wejścia czujników temperatury	0
Wejścia cyfrowe	4
Wymiary (mm)	78 x 154 x 48 mm
Zakres temperatur roboczych	-20 do +50°C
Bezpieczeństwo	IEC 62368-1
EMC	EN 301489-1, EN 301489-17
Motoryzacja	ECE R10-6

2 x Akumulator LiFePO4
100Ah 24V

Akumulatory litowo żelazowo fosforanowe inaczej znane jako LiFePO4 firmy Victron Energy to najbardziej trwałe i odporne akumulatory na rynku światowym. Do tego cechują się wyjątkowa wytrzymałością oraz sprawnością. Akumulatory LiFePO4 to nawet 5000 cykli przy 20% rozładowaniu i 20 lat trwałości np przy zastosowaniu w kamperze. Na uwagę zasługuje dynamika ładowania. Gdy zwykły akumulator z końcem ładowania pobiera coraz mniej energii elektrycznej i ładuje się coraz wolniej akumulatory LiFePO4 ładują się tak samo z pełną mocą.

Również czas ładowania zasługuję na uwagę ponieważ tego typu akumulatory można ładować i rozładowywać w czasie 30 minut. Taka prędkość pracy pozwala na podłączenie dużych odbiorników jak i dużych paneli słonecznych bez obawy o zbyt szybkie ładowanie akumulatora. Akumulatory LiFePO4 to nowa przyszłość akumulatorów do kamperów a ich trwałość pomimo wysokiej ceny rekompensuje się w dynamice działania oraz długim okresie eksploatacji. Decydując się na zakup akumulatora 100Ah możemy przyjść, że spokojnie zastąpi nam on tradycyjny akumulator żelowy o pojemności 200Ah właśnie z uwagi na krótkie czasy ładowań oraz pełen pobór prądu nawet przy 99% naładowaniu.

Akumulator LiFePO4 musi pracować z urządzeniem BMS który zarządza ładowaniem akumulatora oraz równoważy napięcie 4 cel co jest niezwykle istotne. Do akumulatora LiFePO4 za pomocą aplikacji Victron Connect i połączenia Bluetooth możemy monitorować stan napięcia akumulatora, cel oraz temperatury bez potrzeby użycia jakichkolwiek urządzeń pomiarowych. Akumulatory litowo żelazowo fosforanowe objęte są 3 letnią gwarancją producenta.

PARAMETRY/MODEL	Victron Energy 100Ah LiFePO4
Napięcie nominalne	25,6 V
Pojemność nominalna @ 25°C	100 Ah
Pojemność nominalna @ 0°C	80 Ah
Pojemność nominalna @ -20°C	50 Ah
Energia nominalna @ 25°C	2560 Wh
ŻYWOTNOŚĆ CYKLU (wydajność ≥ 80 % nominalnej)
80 % DoD	2500 cykli
70 % DoD	3000 cykli
50 % DoD	5000 cykli
ROZŁADOWANIE
Maksymalny ciągły prąd rozładowania	200 A
Zalecany ciągły prąd rozładowania	≤100 A
Napięcie końca rozładowania	22,4 V
Opór wewnętrzny	1,6mΩ
WARUNKI DZIAŁANIA
Temperatura pracy	Rozładowanie: -20°C do +50°C Ładowanie: +5°C do +50°C
Temperatura magazynowania	-45°C do +70°C
Wilgotność (bez kondensacji)	Maks. 95 %
Klasa ochrony	IP 22
ŁADOWANIE
Napięcie ładowania	Między 14 V/28 V a 14,4 V/28,8 V (zalecane 14,2 V/28,4 V)
Napięcie pływakowe	13,5 V/27 V
Maksymalny prąd ładowania	200 A
Zalecane ładowanie aktualny	≤50 A
INNE
Maksymalny czas przechowywania w 25°C	1 rok
Połączenie z BMSem	Kabel męski + żeński z okrągłym złączem M8, długość 50cm
Podłączenie zasilania (wkładki gwintowane)	M8
Wymiary (wys. x szer. x gł.) mm	197 x 650 x 163 mm
Waga	28 kg

VE Bus
BMS V2

VE.Bus BMS i VE.Bus BMS V2 to układy zarządzania akumulatorami (BMS) zaprojektowane do obsługi jednego lub kilku akumulatorów litowych Victron Lithium Battery Smart 12,8 V lub 25,6 V (LiFePO4 lub LFP) w systemach wyposażonych w falowniki Victron lub falowniki/ładowarki z komunikacją VE.Bus. Układ tego rodzaju monitoruje i chroni akumulatory przed przepięciami i zbyt niskim napięciem każdego z ogniw, a także zbyt wysoką lub niską temperaturą.

W oparciu o stan akumulatora lub akumulatorów, BMS:

Generuje sygnał przed alarmowy, ostrzegając o zagrożeniu w wyniku podnapięcia w ogniwie. Wstrzymuje działanie falowników VE.Bus lub falowników/ładowarek poprzez VE.Bus oraz, w przypadku podnapięcia w ogniwie, odłącza pozostałe odbiorniki energii poprzez zacisk „Odłączenie obciążenia”. Wyłącza ładowanie w falownikach VE.Bus lub falownikach/ładowarkach poprzez VE.Bus oraz, w przypadku przepięcia w ogniwie, zbyt niskiej lub zbyt wysokiej temperatury, wyłącza pozostałe ładowarki przez zacisk „Przerwanie ładowania”.

W systemach bez urządzenia GX najlepiej sprawdza się „oryginalny” VE.Bus BMS.

„Kolejna generacja” VE.Bus BMS V2 oferuje dodatkowe funkcje, np.:

Złącza zdalnego włączenia/wyłączenia. Możliwość wyłączenia ładowarek słonecznych VE.Direct i VE.Can za pomocą urządzenia GX. Możliwość sterowania falownikiem/ładowarką VE.Bus z wielu urządzeń, np. Digital Multi Control, klucz sprzętowy VE.Bus Smart i/lub urządzenie GX.Dodatkowe zaciski wejścia i wyjścia zasilania, które zapewniają urządzeniu GX zasilanie w przypadku wyłączenia systemu.

PARAMETRY/MODEL	VE.Bus BMS V2
Napięcie pracy [V]	9-70 Vdc
Moc wyjścia GX	1A
Pobór prądu w trybie normal	2 mA
Wyjście load obciążenia	normalnie wysokie limit prądu 1A stan niski w momencie alarmu
Wyjście charge - ładowanie	normalnie wysokie limit prądu 1A stan niski w momencie alarmu
Wyjście prealarm	normalnie swobodnie pływające stan wysoki w momencie alarmu
Ve.Bus komunikacja	2x RJ45
Wyjście remote	zwarte - włączone kiedy L podłączone do minusa baterii - włączone kiedy H podłączone do plusa baterii - włączone w każdym innym przypadku - wyłączone
WYMIARY I WAGA
Wymiary	24mm x 95mm x 106 mm
Waga	0.120 kg
Materiał	ABS, czarny matowy
BEZPIECZEŃSTWO I OCHRONA
Klasa ochrony	IP20
Wilgotność	max 95%
Temperatura pracy	-20C do + 50C

Przykładowy
schemat instalacji

Energy meter ET340
3 phase - max 65A

Licznik energii elektrycznej E340 Meter firmy Victron Energy przeznaczony jest do pomiaru energii elektrycznej np bezpośrednio w skrzynce rozdzielczej lub jako licznik produkcji mocy chwilowej i kWh przez elektrownię słoneczną. Jednym z najważniejszych zastosowań jest pomiar prądu w magazynach energii tak aby energia w akumulatorach była wykorzystywana kiedy elektrownia słoneczne sieciowa nie produkuje prądu np w pochmurny dzień lub nocą. Można go łączyć w zależności od wersji przewodem RS486 lub Ethernet.

Mierniki energii ET (dla prądu jednofazowego o natężeniu maks. 100A) oraz ET340 (dla prądu trójfazowego o natężeniu maks. 65A) zwykle stosuje się w magazynach energii ESS. W zestawie znajduje się przewód połączeniowy z urządzeniem MultiPlus-II GX 1.8m Na życzenie klienta przewód 5m.
