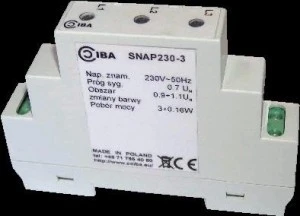

Sygnalizator Snap230-3
- sygnalizacja obecności napięcia przemiennego 3×UN=230V~
- sygnalizacja świetlna dla napięcia > 0.7UN
- płynna zmiana koloru diody LED w zakresie 0.9÷1.1UN
- obudowa modułowa (17.5mm)
Sygnalizator Snap230-3 dostarcza informacji wizualnej o przekroczeniu minimalnej wartości napięcia przemiennego, 0.7UN, oraz o poziomie użytecznym napięcia, UN ±10% dla trzech faz. Do sygnalizacji wykorzystano diody LED, które w zakresie napięć 0.7÷0.9UN emitują światło o zielonej barwie a w zakresie napięć 0.9÷1.1UN płynnie zmieniają barwę światła od żółtej, przez pomarańczową do czerwonej Oczywiście, napięcia powyżej 1.1UN są nadal sygnalizowane barwą czerwoną. Poniższy rysunek ilustruje zmiany barwy diód elektroluminescencyjnych z napięciem.
Sygnalizator charakteryzuje mały pobór energii (0.16W/fazę) oraz, dzięki wbudowanym zabezpieczeniom, wysoka niezawodność. Zabezpieczenia wewnętrzne chronią sygnalizator przed przepięciami i udarami zgodnie z dyrektywą o kompatybilności elektromagnetycznej. Sygnalizator montowany jest w obudowie modułowej wykonanej z niepalnego tworzywa sztucznego przeznaczonej do montażu w szafkach instalacyjnych na standardowych szynach 35mm typu TH. Należy pamiętać, że sygnalizatory nie stanowią elementu bezpieczeństwa obsługi, tzn. nie służą do sygnalizacji obecności niebezpiecznego napięcia – ich zadaniem jest wskazanie poprawności poziomu napięcia. Napięcia jeszcze nie przekraczające założonych w urządzeniu progów sygnalizacji są już kwalifikowane jako niebezpieczne.
