Kondensator CP LPC 40 kVAr 400V 50Hz 004656756
- Producent:ETI POLAM
- Seria produktu:CP
- Indeks producenta:004656756
- Indeks TIM:0001-00011-51095
- Kategoria:Kondensatory do kompensacji mocy biernej
- Ocena:
Cena:
Niezawodne i sprawdzone kondensatory trójfazowe LPC
Kondensatory LPC są stosowane do kompensacji mocy biernej odbiorników indukcyjnych (transformatorów, silników elektrycznych, prostowników, lamp fluorescencyjnych i innych odbiorników przemysłowych) indywidualnie oraz w automatycznych systemach baterii kondensatorowych. Trójfazowe kondensatory LPC z wewnętrznym połączeniem w układzie ∆ są produkowane z niskostratnej, samoregenerującej metalizowanej folii polipropylenowej. Kondensatory typu suchego, wypełnione ekologiczną i nietoksyczną żywicą polipropylenową zapewniającą doskonałe właściwości rozpraszania ciepła. Kondensatory montowane są w aluminiowych pojemnikach zawierających rozłączniki nadciśnieniowe. Posiadają dwa rodzaje zacisków: dla kondensatorów o mocy do 5kVAr - złącze konektorowe, dla wyższych wartości - ponad 5 kVAr - zaciski śrubowe.
Parametry techniczne
Indywidualny numer indentyfikacyjny nadany przez producenta.
004656756
Typ produktu określony przez producenta.
LPC 40 kVAr, 400V, 50Hz
Średnica zewnętrzna obudowy podana w milimetrach.
136
Wysokość zewnętrzna obudowy bez zacisków i śruby mocującej podana w milimetrach.
310
Kondensatory typu suchego, wypełnione ekologiczną i nietoksyczną żywicą polipropylenową zapewniającą doskonałe właściwości rozpraszania ciepła.
suchy
Moc kondensatora przy napięciu znamionowym.
Moc w kondensatorach kompensacyjnych jest parametrem wynikającym z napięcia pracy i pojemności kondensatora. Kondensatory można stosować w sieciach, których napięcie nie przekracza napięcia znamionowego jednak należy uwzględnić spadek mocy proporcjonalny do różnicy między napięciem pracy a napięciem znamionowym danego kondensatora. Moc kondensatora przy napięciu pracy obliczamy na podstawie wzoru:
(Ue / Un )2 ∙ Q = Qf
gdzie:
Ue - napięcie sieci
Un - napięcie znamionowe kondensatora
Q - moc kondensatora przy napięciu znamionowym
Qf - aktualna moc kondensatora
Moc w kondensatorach kompensacyjnych jest parametrem wynikającym z napięcia pracy i pojemności kondensatora. Kondensatory można stosować w sieciach, których napięcie nie przekracza napięcia znamionowego jednak należy uwzględnić spadek mocy proporcjonalny do różnicy między napięciem pracy a napięciem znamionowym danego kondensatora. Moc kondensatora przy napięciu pracy obliczamy na podstawie wzoru:
(Ue / Un )2 ∙ Q = Qf
gdzie:
Ue - napięcie sieci
Un - napięcie znamionowe kondensatora
Q - moc kondensatora przy napięciu znamionowym
Qf - aktualna moc kondensatora
40
3x265,3
Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
400
Częstotliwość napięcia zasilającego, przy której przewidziano pracę aparatu elektrycznego i do której się odnoszą inne wielkości charakteryzujące aparat.
50 (60 Hz na zamówienie)
Ustalona przez producenta wartość prądu, podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.
57,7
Listwa zaciskowa śrubowa
-25 do +55
1,1 x Un
1,5 x In
2%
25%
Gdy napięcie zasilania zostanie wyłączone, w kondensatorze pozostaje zgromadzony ładunek elektryczny (na zaciskach nadal występuje potencjał elektryczny). Jeżeli zaciski kondensatora zostaną zwarte może dojść do niebezpieczeństwa spowodowanego gwałtownym rozładowaniem kondensatora. Normy PN-EN-61048, PN-EN-60252 i EN-60831-1/2 wymagają, aby kondensatory były wyposażone w sygnalizację świetlną lub rezystory rozładowcze aby po odłączeniu napięcia zasilającego, napięcie na zaciskach kondensatora spadło do bezpiecznego poziomu w określonym czasie. Wszystkie kondensatory z serii LPC są wyposażone w rezystory
rozładowcze, które gwarantują obniżenie napięcia na zaciskach kondensatora do poziomu 75 V w ciągu max. 3 minut.
≤ 3 min. do napięcia 75 V
Delta
Aby uniknąć problemów spowodowanych przepięciami, wyższymi harmonicznymi, wysoką temperaturą itp. kondensatory zostały wyposażone w wewnętrzny rozłącznik nadciśnieniowy. Gdy pokrywa zacisków zniekształca się, wewnętrzne połączenia elektryczne zostają przerwane co powoduje odłączenie kondensatora z sieci, zabezpieczając baterię przed poważnym uszkodzeniem.
Nadciśnieniowe
Dzięki wysokiej jakości folii z polipropylenu, łuk elektryczny nie doprowadzi do trwałego zwarcia pomiędzy okładzinami. Nastąpi odparowanie metalu otaczającego punkt uszkodzenia. W ten sposób izolacja pomiędzy okładzinami jest naprawiana w każdym punkcie przebicia. Po samoregeneracji konensator może nadal pracować w normalnych warunkach z pojemnością mniejszą o ok. 100 pF.
Metalizowana folia polipropylenowa - samoregenerująca

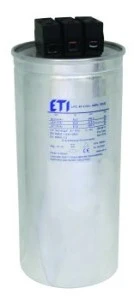

Zdjęcie produktu
Zalety produktu
- Wszystkie kondensatory z serii LPC są wyposażone w rezystory rozładowcze (czas rozładowania ≤3 minut do 75 V).
- Kondensatory 1...5 kVAr posiadają podwójne złącza typu FASTON (dostarczane razem z pokrywą ochronną dla zabezpieczenia przed przypadkowym dotknięciem części znajdujących się pod napięciem).
- Kondensatory 10...50 kVAr posiadają zaciski tunelowe ze śrubą imbusową. Obudowa zacisków zapewnia wymagany stopień ochrony przed dotykiem bezpośrednim.
- Szeroki typoszereg moc znamionowa: od 1 do 50 kVAr, dla napięcia znamionowego: 400 V, 440 V, 460 V, 480 V, 525 V.
- Dolna śruba zapewnia uziemienie obudowy kondensatorów oraz umożliwia ich zamocowanie przy pionowym montażu.
- Montaż kondensatorów w pozycji, zarówno pionowo jak i poziomo (poziomy montaż wymaga dodatkowego wsparcia aby nie uszkodzić śruby mocującej).
- Kondensatory zostały wyposażone w wewnętrzny rozłącznik nadciśnieniowy. Gdy pokrywa zacisków zniekształca się, wewnętrzne połączenia elektryczne zostają przerwane co powoduje odłączenie kondensatora z sieci, zabezpieczając baterię przed poważnym uszkodzeniem.
Rysunek wymiarowy
Podłączenie kondensatorów LPC
