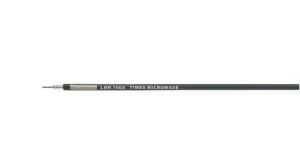

Kabel koncentryczny LMR-100A-PVC 50 Ohm /bębnowy/
Kabel koncentryczny LMR-100A-PVC 50 Ohm to elastyczny, niskostratny kabel RF przeznaczony do krótkich instalacji antenowych i systemów komunikacji bezprzewodowej, gdzie kluczowe są niskie tłumienie i łatwość konfekcjonowania.
Cechy techniczne
- Impedancja falowa: 50 Ω
- Przewodnik wewnętrzny: miedź (Cu), średnica żyły wewnętrznej Ø 0,46 mm
- Izolator: PE (polietylen solid)
- Ekran: folia + oplot z miedzi ocynowanej (CuSn)
- Powłoka zewnętrzna: PVC, kolor czarny
- Przybliżona średnica zewnętrzna: 2,11 mm
- Przybliżona masa kabla: 15 kg/km
- Charakterystyka: elastyczny, niskie straty w paśmie radiowym; dostępny w wariantach wykonania i konfekcji (np. złączami SMA, TNC, N)
Zastosowanie
- Instalacje antenowe w sieciach bezprzewodowych (połączenia krótkiego zasięgu)
- Łączenie urządzeń RF z antenami w systemach telekomunikacyjnych i testowych
- Wewnętrzne połączenia w szafach i punktach dystrybucji sygnału wymagające niskich strat
- Aplikacje laboratoryjne i pomiarowe, gdzie istotna jest powtarzalność parametrów impedancyjnych
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak dobrać złącze do kabla koncentrycznego LMR-100A-PVC?
Kabel LMR-100A-PVC jest powszechnie konfekcjowany z złączami typu SMA, TNC i N. Przy doborze złącza należy uwzględnić wymiar żyły wewnętrznej (Ø 0,46 mm) oraz konstrukcję ekranu (folia + oplot); prawidłowe zakończenie wymaga stosowania tulejek i wkładek oraz narzędzi crimp dopasowanych do tych wymiarów.
