Przewód koncentryczny 50ohm H155 YWLXpek 1,1/3,9/5,4 2.4GHz Elektrokabel /100m/

Przewód współosiowy polskiej produkcji o żyle wielodrutowej miedzianej, izolacji polietylenowej i powłoce polwinitowej, podwójnie ekranowany.

Kabel jest elastyczny, dzięki czemu umożliwia uzyskanie niskich promieni gięcia. Polecany szczególnie przy budowie systemów antenowych w samochodach i wszędzie tam, gdzie prowadzenie kabla nie przebiega linią prostą.

Przewód EKH-155 jest szeroko stosowany przy transmisjach sygnałów w paśmie 2,4GHz (sieci komputerowe WLAN, WiFi, LTE, 3G, GPS) oraz w systemach telemetrii i monitoringu. Niska stratność w porównaniu z popularnym RG58 powoduje, że produkt można wykorzystywać do przesyłania sygnałów na większe odległości.

Dzięki niskim wartościom tłumienia (LOW LOSS) doskonale nadaje się także do pracy przy niższych częstotliwościach (CB, KF, GSM, PMR). W takim przypadku sygnał jest słabiej tłumiony co pozwala na ograniczenie strat mocy w kablu lub zwiększenie odległości pomiędzy anteną i urządzeniem nadawczo-odbiorczym.

Specyfikacja:

• Producent: Elektrokabel
• Model: YWLXpek
• Symbol produktu: EKH-155
• Impedancja falowa: 50 Ω
• Pojemność skuteczna: 82 pF/m
• Współczynnik skrócenia fali: 81 %
• Rezystancja dla prądu stałego: 32 mΩ/m
• Promień zginania: 35 mm
• Temperatura pracy: -40 °C ÷ 80 °C
• Masa: 48,4 kg/km

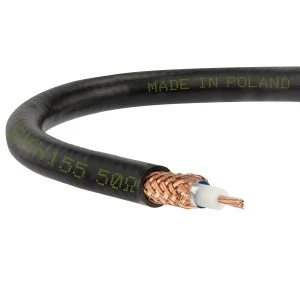

Budowa przewodu:

1. Powłoka zewnętrzna: czarny PCV Ø 5,4 mm
2. Ekranowanie: oplot z drutów Cu 80% + folia Al
3. Izolacja: spieniany polietylen (FOAM) Ø 3,9 mm
4. Żyła wewnętrzna: linka miedziana 19x 0,28 mm²

Tłumienność falowa średnio przy częstotliwości:

• 50 MHz: 6,5 dB/100m
• 100 MHz: 9,3 dB/100m
• 230 MHz: 14,1 dB/100m
• 300 MHz: 16,3 dB/100m
• 470 MHz: 16,9 dB/100m
• 600 MHz: 18,2 dB/100m
• 1000 MHz: 30,9 dB/100m
• 1350 MHz: 35,9 dB/100m
• 2150 MHz: 46,9 dB/100m

Przewód POLSKIEJ PRODUKCJI, wykonany z miedzi!

Prezentowany przewód został wyprodukowany w całości w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej.

Poziom wykonania jest bezkonkurencyjny w stosunku do produktów sprowadzanych z Chin, czy Tajwanu.
