Kabel energetyczny YHAKXS 1x240/50 12/20kV /bębnowy/

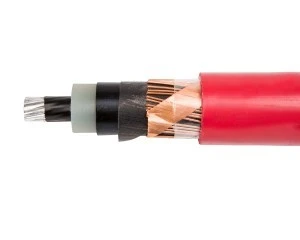

Kabel energetyczny YHAKXS 1x240/50 12/20kV /bębnowy/ to jednożyłowy kabel średniego napięcia z przewodnikiem aluminiowym o przekroju 240 mm2 i izolacją z polietylenu usieciowanego (XLPE), dostarczany na bębnie do układania w sieciach dystrybucyjnych i przyłączach stacyjnych.
Cechy techniczne
- Znamionowe napięcie U0/U: 12/20 kV
- Przekrój żyły: 240 mm2; materiał żyły: aluminium; klasa żyły: 2 (wielodrutowy)
- Izolacja: XLPE (polietylen usieciowany); kolor izolacji: czerwony
- Powłoka zewnętrzna: PVC
- Liczba żył: 1 (jednożyłowy), konstrukcja przeznaczona do rozwijania z bębna
- Temperatury pracy: dopuszczalny zakres od -40°C do +90°C przy obciążeniu długotrwałym
- Brak pancerza i powłoki ołowianej; brak elementów światłowodowych; brak uszczelnienia wzdłużnego ekranu i żyły
- Właściwości przeciwpożarowe: nierozprzestrzeniający płomienia zgodnie z EN 60332-1-2
- Nie jest bezhalogenowy i nie deklaruje niskiej emisji dymu zgodnie z EN 61034-2
- Wymiary i masa: przybliżona średnica zewnętrzna ~39,8 mm; przybliżona masa ~2030 kg/km
Zastosowanie produktu
- Przesył i rozdział energii w sieciach średniego napięcia (linie kablowe i przyłącza)
- Zasilanie stacji transformatorowych i rozdzielni
- Układanie w korytach kablowych i kanałach oraz montaż przemysłowy i miejski
- Rozwijanie i montaż z bębna podczas prac budowlanych i modernizacyjnych
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy kabel YHAKXS 1x240/50 12/20kV można układać bezpośrednio w ziemi?
Tak — kabel może być stosowany w instalacjach ziemnych, w korytach kablowych i kanałach. Projekt układania powinien uwzględniać tabele obciążalności prądowej oraz odpowiednie współczynniki warunków ułożenia.
- Jaka jest dopuszczalna temperatura żyły podczas zwarcia?
Dopuszczalna temperatura żyły przy zwarciu wynosi do 250°C, zgodnie z danymi producenta dla kabli z izolacją XLPE.
