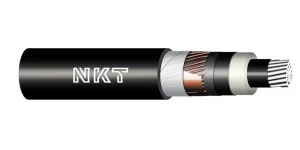

Kabel energetyczny XUHAKXS 1x240 RMC/25 12/20kV /bębnowy/
Kabel XUHAKXS 1x240 RMC/25 12/20 kV to jednojżyłowy przewód średniego napięcia z izolacją XLPE, przeznaczony do przesyłu energii w sieciach SN. Produkt dostarczany na bębnie jest stosowany tam, gdzie wymagana jest konstrukcja pancernata dla mechanicznej ochrony przewodu.
Cechy techniczne
- Znamionowy przekrój żyły: 240 mm2
- Materiał żyły: aluminium, klasa 2 (wielodrutowy)
- Liczba żył: 1
- Napięcie znamionowe U/U0: 20/12 kV
- Izolacja żyły: XLPE (polietylen usieciowany)
- Powłoka zewnętrzna: PE (polietylen)
- Pancerz: Tak (konstrukcja z pancerzem zapewniająca ochronę mechaniczną)
- Powłoka ołowiana: Nie
- Identyfikacja żył: Brak
- Dopuszczalna temperatura pracy: -35°C do +90°C (temperatura zwarciowa maks. +250°C)
- Reakcja na ogień: Fca (zgodnie z EN 50575:2014+A1:2016)
- Przybliżona średnica zewnętrzna: 39 mm
- Przybliżona masa: 585 kg/km
- Elementy światłowodowe: Nie
- Uszczelnienie promieniowe/wzdłużne: Nie
- Zewnętrzna warstwa przewodząca: Nie
Zastosowanie produktu
- Przesył energii w sieciach średniego napięcia (SN) — stacje transformatorowe, linie kablowe miasto-przemysł.
- Układanie w gruncie i betonie, prowadzenie w kanałach kablowych oraz jako instalacja napowietrzna (przy odpowiednim montażu i zabezpieczeniu).
- Zastosowanie tam, gdzie wymagana jest dodatkowa ochrona mechaniczna pancerzem oraz wysoka dopuszczalna temperatura pracy przewodu.
- Dobór obciążalności prądowej i warunków ułożenia należy przeprowadzić zgodnie z normami i wytycznymi projektowymi (parametry elektryczne zależne od sposobu ułożenia).
- Montaż powinien być wykonywany przez personel z kwalifikacjami do prac przy instalacjach średniego napięcia.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jakie kwalifikacje są wymagane do montażu kabla XUHAKXS 1x240?
Montaż kabla powinien wykonać personel posiadający kwalifikacje elektroinstalacyjne umożliwiające pracę przy sieciach średniego napięcia; prace montażowe powinny być prowadzone zgodnie z obowiązującymi przepisami, zasadami BHP oraz wytycznymi producenta.
