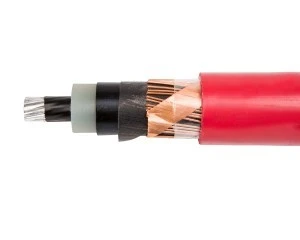

Kabel energetyczny YHAKXS 1x120/50 12/20kV /bębnowy/
Kabel energetyczny YHAKXS 1x120/50 to jednożyłowy kabel średniego napięcia z izolacją z XLPE przeznaczony do przesyłu energii w sieciach 12/20 kV; dostarczany na bębnie, stosowany w instalacjach kablowych napowietrznych pośrednich, w rurach, kanałach oraz układaniu w ziemi.
Cechy techniczne
- Liczba żył: 1; znamionowy przekrój żyły: 120 mm2; materiał żyły: aluminium, klasa 2 (wielodrutowy).
- Izolacja żyły: XLPE (polietylen usieciowany); kolor izolacji: czerwony.
- Napięcie znamionowe: U = 20 kV, U0 = 12 kV (klasa średniego napięcia 12/20 kV).
- Temperatura pracy: dopuszczalna temperatura kabla ułożonego na stałe od -40°C do 90°C; maksymalna temperatura żyły podczas pracy 90°C; temperatura zwarcia do 250°C.
- Konstrukcja: żyła — przewód okrągły aluminiowy, ekran półprzewodzący, izolacja XLPE, powłoka zewnętrzna z PVC; brak pancerza i brak powłoki ołowianej.
- Właściwości ogniowe: nierozprzestrzeniający płomienia zgodnie z EN 60332-1-2; nie jest bezhalogenowy (EN 50267-2-2) oraz nie spełnia kryteriów niskiej emisji dymów (EN 61034-2).
- Wymiary i masa: przybliżona średnica zewnętrzna ~34,8 mm; przybliżona waga ~1550 kg/km.
- Elementy dodatkowe: brak elementów światłowodowych; brak zewnętrznej warstwy przewodzącej; brak uszczelnień promieniowych i wzdłużnych.
Zastosowanie produktu
- Przesył i rozdział energii w sieciach średniego napięcia (12/20 kV) w zakładach przemysłowych i rozdzielniach.
- Układanie w kanałach kablowych, w ziemi (bez pancerza z uwzględnieniem lokalnych wymagań ochrony mechanicznej), w rurach oraz na odcinkach na wolnym powietrzu.
- Rozwiązania wymagające jednożyłowego kabla na bębnie o przekroju 120 mm2 przy połączeniach sieciowych i przyłączach energetycznych.
