Kabel energetyczny XRUHAKXS 1x120/50 12/20kV /bębnowy/

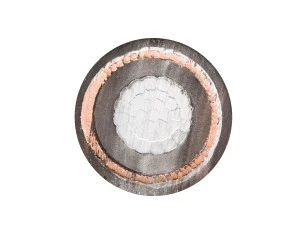

Kabel SN XRUHAKXS 1x120/50 to jednożyłowy kabel średniego napięcia 12/20 kV z żyłą aluminiową o przekroju 120 mm2 i izolacją XLPE, przeznaczony do przesyłu energii w sieciach dystrybucyjnych — układanie w ziemi, w kanałach kablowych oraz na odcinkach napowietrznych.
Cechy techniczne
- Znamionowy przekrój żyły: 120 mm2; materiał żyły: Al (aluminium), klasa żyły 2 (wielodrutowa).
- Liczba żył: 1 (jednożyłowy), napięcie znamionowe U = 20 kV, U0 = 12 kV.
- Izolacja żyły: XLPE (polietylen usieciowany); izolacja i ekran wykonane z materiałów usieciowanych.
- Ekran: półprzewodzący ekran izolacyjny; brak wzdłużnego uszczelnienia ekranu.
- Uszczelnienie: uszczelnienie promieniowe: tak; uszczelnienie wzdłużne żyły: tak.
- Powłoka zewnętrzna: PE (polietylen) koloru czarnego; brak powłoki ołowianej.
- Konstrukcja dodatkowa: taśmy wodoodporne; brak pancerza i brak zewnętrznej warstwy przewodzącej.
- Zakres temperatur pracy (kabel ułożony na stałe): od -40°C do 90°C; maksymalna dopuszczalna temperatura żyły: 90°C.
- Właściwości bezpieczeństwa: nie jest bezhalogenowy (EN 50267-2-2: Nie), nieklasyfikowany jako nierozprzestrzeniający płomienia ani niskodymny zgodnie z EN 61034-2.
- Wymiary i masa: przybliżona średnica zewnętrzna ≈ 36 mm; przybliżona masa ≈ 1530 kg/km.
- Elementy światłowodowe: brak.
Zastosowanie
- Przesył i dystrybucja energii w systemach średniego napięcia 12/20 kV — zasilanie stacji transformatorowych i rozdzielnic.
- Układanie bezpośrednio w ziemi, w rurach i kanałach kablowych oraz na odcinkach napowietrznych przy użyciu odpowiednich podpór i zabezpieczeń.
- Stosowany tam, gdzie wymagana jest izolacja XLPE i wodoodporne uszczelnienie żyły (np. odcinki narażone na wilgoć gruntową).
- W instalacjach, gdzie dopuszczalna jest konstrukcja bez pancerza — w miejscach wymagających dodatkowej mechanicznej ochrony należy zastosować rury osłonowe lub kanały.
