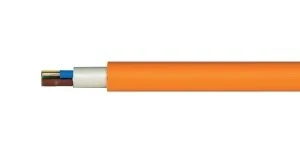

Kabel energetyczny ognioodporny NHXH-J FE180/E90 5x25 0,6/1kV B61058 /bębnowy/
Kabel NHXH-J FE180/E90 to bezhalogenowy, ognioodporny kabel energetyczny 5-żyłowy o przekroju 25 mm2, przeznaczony do zasilania instalacji krytycznych wymagających zachowania funkcji w czasie pożaru. Stosowany w stałych instalacjach wewnętrznych wewnątrz budynków użyteczności publicznej i obiektów o podwyższonych wymaganiach ogniowych.
Cechy techniczne
- Liczba żył: 5; znamionowy przekrój każdej żyły: 25 mm2.
- Materiał przewodnika: miedź (Cu), żyła okrągła, klasa 2 (wielodrutowa).
- Izolacja żył: kombinacja miki i XLPE (polietylen usieciowany) zapewniająca odporność na wysoką temperaturę.
- Napięcie znamionowe U0/U: 0,6/1 kV; napięcie znamionowe U: 1 kV.
- Zachowanie funkcji ogniowej: E 90 (zachowanie funkcji przez 90 minut zgodnie z klasą E90).
- Wytrzymałość izolacji: FE 180.
- Bezhalogenowy i niska emisja dymów: zgodność z EN 50267-2-2 (bezhalogenowość) oraz EN 61034-2 (niska emisja dymu).
- Nierozprzestrzenianie płomienia: zgodnie z EN 60332-1-2.
- Obudowa/powłoka zewnętrzna: tworzywo bezhalogenowe, kolor powłoki: pomarańczowy.
- Żyła ochronna: tak (zintegrowana żyła ochronna w konstrukcji kabla).
- Brak pancerza, brak powłoki ołowianej, brak ekranu i żyły koncentrycznej.
- Zakres temperatur pracy: od -30°C do +90°C; maksymalna temperatura pracy żyły: 90°C; maksymalna temperatura podczas zwarcia (wg przekazanych danych dla serii): do 250°C.
- Przybliżona średnica zewnętrzna: 30,4 mm; przybliżona masa: 2023 kg/km.
Pełne zastosowanie produktu
- Zasilanie obwodów krytycznych w budynkach wysokich i użyteczności publicznej (np. wieżowce, szpitale, centra handlowe, muzea) wymagających utrzymania funkcji w czasie pożaru.
- Stałe instalacje wewnętrzne w pionowych szybach kablowych, korytach i trasach kablowych, tam gdzie wymagana jest odporność ogniowa klasy E90.
- Zastosowania, gdzie ważne są niska emisja dymu i brak halogenów — obiekty o dużej koncentracji ludzi i wrażliwym wyposażeniu elektronicznym.
- Montaż wewnętrzny; przy zastosowaniu na zewnątrz konieczne jest zabezpieczenie przeciwwilgociowe i ochrona przed promieniowaniem UV.
- Systemy zasilania awaryjnego i obwody wymagające ciągłości zasilania podczas pożaru (np. oświetlenie awaryjne, zasilanie systemów przeciwpożarowych i alarmowych) zgodnie z wymaganiami projektowymi.
