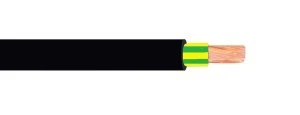

Kabel energetyczny bezhalogenowy N2XH-J 1x120 0,6/1kV B61690 /bębnowy/
Kabel energetyczny N2XH-J 1x120 0,6/1kV B61690 to jednożyłowy przewód z żyłą o przekroju 120 mm2 przeznaczony do instalacji stałych z napięciem znamionowym U0 = 0,6 kV / U = 1 kV. Konstrukcja zapewnia izolację XLPE i powłokę bezhalogenową z niską emisją dymu, dostarczany na bębnie.
Cechy techniczne
- Przekrój żyły: 120 mm2; materiał żyły: miedź (Cu), klasa żyły 2 (wielodrutowy), kształt żyły: okrągły
- Izolacja: XLPE (polietylen usieciowany); kolor izolacji: czarny; identyfikacja żył: kolor
- Liczba żył: 1; żyła ochronna: tak; brak odrębnej żyły uziemiającej; brak żyły koncentrycznej
- Napięcie znamionowe: U0 = 0,6 kV / U = 1 kV
- Właściwości ogniowe i emisja: bezhalogenowy (EN 50267-2-2), niska emisja dymu (EN 61034-2), nierozprzestrzeniający płomienia (EN 60332-1-2)
- Brak pancerza i powłoki ołowianej; brak ekranu
- Temperatura pracy: dopuszczalna temperatura kabla ułożonego na stałe od -40 °C do 90 °C; maksymalna temperatura żyły 90 °C
- Przybliżona średnica zewnętrzna: 18 mm; przybliżona waga: 1179 kg/km
- Powłoka zewnętrzna: inny materiał (zgodnie z dokumentacją producenta)
Zastosowanie produktu
- Zasilanie instalacji i rozdział energii w sieciach niskiego napięcia (do 1 kV) — główne przewody zasilające i przyłącza transformatorów
- Stałe układanie w trasach kablowych, kanałach, rurach osłonowych i korytach kablowych w obiektach przemysłowych, handlowych i użyteczności publicznej
- Aplikacje wymagające konstrukcji bezhalogenowej i niskiej emisji dymu (np. budynki użyteczności publicznej) — ale nie tam, gdzie wymagana jest odporność na zachowanie funkcji w czasie pożaru
- Ze względu na brak pancerza i powłoki ołowianej wymagana jest dodatkowa ochrona mechaniczna przy bezpośrednim układaniu w ziemi lub w miejscach narażonych na uszkodzenia
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy kabel można układać bezpośrednio w ziemi?
Ze względu na brak pancerza i powłoki ołowianej kabel N2XH-J 1x120 nie jest przeznaczony do układania bezpośrednio w gruncie bez dodatkowej ochrony mechanicznej; przy układaniu naziemnym lub podziemnym zaleca się stosowanie rur osłonowych, żeber ochronnych lub kanałów.
- Czy kabel nadaje się do obwodów wymagających zachowania funkcji w czasie pożaru?
Nie — produkt nie zapewnia zachowania funkcji (brak właściwości do utrzymania ciągłości obwodu w warunkach pożaru), dlatego nie należy go stosować tam, gdzie wymagane są kable o deklarowanej odporności ogniowej.
