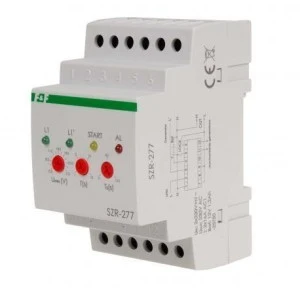

jednofazowy sterownik załączania rezerwy zasilania SZR‑277
- Producent:F&F
- Indeks producenta:SZR-277
- Indeks TIM:0001-00013-70192
- Kategoria:Automatyka SZR
Cena:
Sterownik rezerwy SZR-277 sieć-agregat
Opis produktu
Jednofazowy sterownik załączania rezerwy.
SZR-277 jest przeznaczony do kontroli napięcia jednofazowej sieci zasilającej. Przełączy linię odbiorczą na zasilanie z generatora, gdy parametry głównej linii zasilającej będą nieprawidłowe.
Jak działa sterownik załączania rezerwy SZR-277?
Jeżeli napięcie sieci zasilającej mieści się w zadanym przedziale, to styk pomiędzy zaciskami 2-7 jest zamknięty i zasilanie z linii głównej przenoszone jest do linii odbiorczej. W przypadku przekroczenia dopuszczalnych parametrów napięcia, następuje otwarcie styku 2-7 i odłączenie linii zasilającej od odbioru. Po odłączeniu linii głównej przeprowadzony zostaje rozruch generatora, a następnie przez zamknięcie styku 3-9 zasilanie z generatora zostaje przeniesione do linii odbiorczej. Jeżeli zasilanie na linii głównej zostanie przywrócone i przez 10 s będzie mieścić się ono w zadanym przedziale, to nastąpi otwarcie styku 3-9 i odłączenie generatora. Po kolejnych 300 ms zamknięte zostaną styki 2-7 i przywrócone zostanie zasilanie linii odbiorczej z linii głównej.
