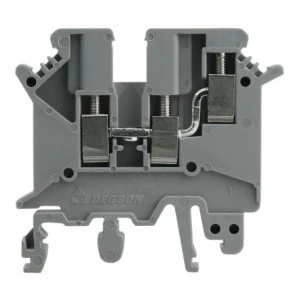

Złączka szynowa szara śrubowa 4mm2 3‑przewodowa 1P UL 3466

Złączka szynowa 4mm2 PC4 TW 3-przewodowa szara, zacisk śrubowy, UL ⭐⭐⭐⭐⭐ Instalacja elektryczna złożona z wielu przewodów musi zapewniać ciągłość przepływu prądu w obwodzie. Złączki przelotowe są montowane na szynie DIN TH/TS 35 i umożliwiają łączenie przewodów oraz ich mostkowanie. Złączki szynowe serii PC4 TW umożliwiają łączenie przewodów o przekroju 0.2 - 4mm2 (30 - 10 AWG) przy pomocy zacisków śrubowych. Obudowy złączek zostały wykonane z wysokojakościowych tworzyw sztucznych PA66 oraz UL94V-0. Wszystkie elementy metalowe w złączce zostały wykonane z powlekanego stopu miedzi. Złączki szynowe przeszły wiele testów potwierdzających ich jakość i wytrzymałość. Produktom zostały przyznane certyfikaty UL. Złączka szynowa 3-przewodowa 1-piętrowa umożliwia łączenie trzech przewodów na jednym biegunie. ➡️ Cechy złączki szynowej PC4 TW: ✔️ zaciski śrubowe ✔️ umożliwia łączenie trzech przewodów na jednym biegunie ✔️ napięcie znamionowe 500 V ✔️ prąd znamionowy 32 A ✔️ przekrój przewodów 0,2 - 4 mm2 (30 - 10 AWG) ✔️ certyfikacja UL (nr. E228872) ✔️ kolor szary ✔️ wysokiej jakości materiał symbol PC4-TW-01P-11-00A(H) typ złączka szynowa ilość przewodów 3 rodzaj śrubowa kolor szara liczba zacisków na piętro 3 ilość pięter 1 zastosowanie połączenie przewodów napięcie nominalne 500 V natężenie nominalne 32 A dla przewodów o przekroju 0,2 - 4 mm2 certyfikaty UL, VDE, CE standard testowania EN60947-7-1： UL1059 spad 5,2 mm liczba biegunów 1P dane dotyczące badań UL1059 UL E228872 kategoria napięcia przepięciowego III stopień zanieczyszczenia 3 grupa materiału I napięcie impulsowe 6 kV grupa materiału I moment dokręcania śrub 0,5 Nm grupa materiału I zastosowanie w grupach B, C, D napięcie nominalne dla grup (B, C, D) 300, /, 300 V natężenie nominalne dla grup (B, C, D) 20, /, 10 A znamionowa pojemność przyłączeniowa 30 - 10 AWG dopuszczalny nacisk trwały 2 kg rodzaj śrub M3 klasa palności UL94 V-0 dozwolona temperatura otoczenia -40~ +105 wilgotność względna 5% - 95% standard inspekcji MIL-STD-105E II AQL 0,65 materiał obudowy PA66 materiał śrub mosiądz powlekany niklem materiał złącz miedź powlekana cyną zalecane ściągnięcie izolacji dla przewodu 7 - 8 mm przymocowanie dla drutu odizolowanie drutu na żądaną długość, następnie dokręcanie z nominalnym momentem obrotowym. przymocowanie dla linki odizolowanie linki na żądaną długość, następnie należy nałożyć końcówkę izolacyjną oraz dokręcić z nominalnym momentem obrotowym dostępne akcesoria pokrywa boczna D-PC4-TW Etykiety znakujące ZB6 Uchwyt końcowy E-PC (w naszej ofercie) kod EAN 5907589333466 Rysunek wymiarowy
