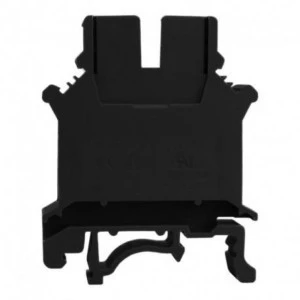

Złączka szynowa przelotowa czarna śrubowa 16mm2 1P VDE UL

symbol PC16-01P-13-00A(H) typ złączka szynowa rodzaj śrubowa kolor czarna zastosowanie połączenie przewodów napięcie nominalne 800 V natężenie nominalne 76 A dla przewodów o przekroju 0,2 - 16 mm2 certyfikaty UL, VDE, CE standard testowania EN60947-7-1： UL1059 spad 12,2 mm liczba biegunów 1P dane dotyczące badań EN60947-7-1 VDE certificate NO. 40024711 dane dotyczące badań UL1059 UL E228872 kategoria napięcia przepięciowego III stopień zanieczyszczenia 3 grupa materiału I napięcie impulsowe 8 kV grupa materiału I moment dokręcania śrub 1,2 Nm grupa materiału I zastosowanie w grupach B, C, D napięcie nominalne dla grup (B, C, D) 600, 600, 600 V natężenie nominalne dla grup (B, C, D) 85, 85, 5 A znamionowa pojemność przyłączeniowa 12 - 4 AWG dopuszczalny nacisk trwały 4,76 kg rodzaj śrub M4 klasa palności UL94 V-0 dozwolona temperatura otoczenia -40~ +105 wilgotność względna 5% - 95% standard inspekcji MIL-STD-105E II AQL 0,65 materiał obudowy PA66, UL94V-0 materiał śrub miedź powlekana niklem materiał złącz miedź powlekana niklem zalecane ściągnięcie izolacji dla przewodu 12-13 mm przymocowanie dla drutu odizolowanie drutu na żądaną długość, następnie dokręcanie z nominalnym momentem obrotowym. przymocowanie dla linki odizolowanie linki na żądaną długość, następnie należy nałożyć końcówkę izolacyjną oraz dokręcić z nominalnym momentem obrotowym dostępne akcesoria pokrywa boczna D-PC16 Etykiety znakujące ZB10 Uchwyt końcowy E-PC Mostek łączący EB10-12 (w naszej ofercie) producent DEGSON Rysunek wymiarowy
