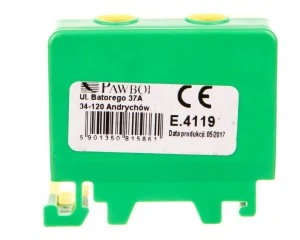

Złączka szynowa ochronna 1x50mm2 zółto-zielona E.4119/CU
Złączka szynowa ochronna E.4119/CU przeznaczona do przyłączania przewodów ochronnych (PE) o przekroju do 50 mm?; jeden poziom zacisków, kolor żółto?zielony, montaż na szynie DIN 35 mm. Stosowana w rozdzielnicach i szafach zasilających do realizacji połączeń ochronnych i wyrównawczych.
Cechy techniczne
- Przekrój przyłączanego przewodu: do 50 mm? z końcówką tulejkową; bez końcówki tulejkowej stosownie od 2,5 mm?.
- Materiał elementu izolacyjnego: tworzywo termoplastyczne odporne na warunki montażowe.
- Sposób montażu: szyna montażowa DIN 35 mm (system TH?35) — szybkie zakładanie i zdejmowanie.
- Rodzaj połączenia elektrycznego: połączenie śrubowe z bocznym dostępem.
- Liczba poziomów: 1; liczba zacisków na poziom: 2.
- Pozycja połączenia: z boku (boczny dostęp do zacisku).
- Kolor: żółto?zielony — przeznaczona do przewodów ochronnych (PE).
- Funkcja PEN: brak (nieprzeznaczona do wykonywania funkcji PEN).
- Wymagana płytka zamykająca: nie.
- Kompatybilność przewodów: przewody miedziane i aluminiowe o odpowiednich przekrojach; możliwość łączenia torów i stabilnego przyłącza przewodów.
- Dodatkowe cechy: wytrzymała osłona zabezpieczająca, konstrukcja ułatwiająca montaż i konserwację.
Zastosowanie
- Szafy zasilające i rozdzielcze — przyłączanie przewodów ochronnych i wyrównanie potencjałów.
- Listwy wyrównawcze ochronne i uziemiające w instalacjach przemysłowych i budynkowych.
- Instalacje elektryczne obiektów komercyjnych i przemysłowych wymagające mocnych połączeń PE.
- Montaż w rozdzielnicach modułowych na szynie DIN 35 mm do realizacji punktów uziemienia i połączeń ochronnych.
