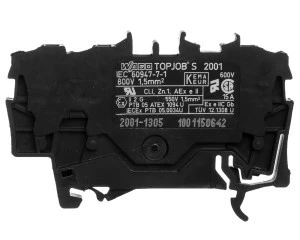

Złączka szynowa 3-przewodowa 1,5mm2 czarna TOPJOBS 2001-1305
Złączka szynowa TOPJOBS 2001-1305 to 3-przewodowy blok zaciskowy typu przelotowego, przeznaczony do montażu na standardowej szynie DIN 35 mm. Produkt stosowany jest do łączenia przewodów i rozdziału obwodów w rozdzielnicach, panelach sterowniczych oraz instalacjach przemysłowych, w tym wykonania przystosowanego do zastosowań Ex-e.
Cechy techniczne
- Liczba zacisków: 3 na jednym poziomie (3-przewodowa konstrukcja przelotowa).
- Przekrój przewodu: nominalnie 1,5 mm? (wersja produktu oznaczona 1,5 mm?).
- Prąd znamionowy In: 18 A (możliwość pracy z wyższymi wartościami przy odpowiednich wariantach i przewodach, zgodnie z dokumentacją producenta).
- Napięcie znamionowe: 800 V.
- Sposób montażu: szyna montażowa DIN 35 mm.
- Technika połączenia: zacisk sprężynowy (Push-in / CAGE CLAMP® – sprężynowy system zaciskowy umożliwiający szybkie podłączanie przewodów).
- Materiał elementu izolacyjnego: poliamid 6.6 / tworzywo termoplastyczne o klasie palności zgodnej z UL94 V0.
- Wymiary: szerokość (raster) 4,2 mm, wysokość 32,9 mm, długość/głębokość ~59,5 mm.
- Temperatura pracy: dopuszczalna temp. pracy materiału do 105 °C.
- Konstrukcja umożliwiająca mostkowanie wewnętrzne oraz wymaga zastosowania płytki zamykającej tam, gdzie jest to przewidziane.
- Pozycja przyłączenia przewodu: od góry (połączenie z góry).
- Masa i obciążenie ogniowe: masa jednostkowa ok. 4,326 g; obciążenie ogniowe ~0,089 MJ.
- Dostępne wykonanie przeciwwybuchowe: wersja Ex-e (przystosowanie do zastosowań w strefach wymagających takiego wykonania).
Zastosowanie produktu
- Rozdzielnice i skrzynki sterownicze — łączenia zasilania i sygnałów o przekroju ~1,5 mm?.
- Panele automatyki przemysłowej i instalacje maszynowe wymagające kompaktowych bloków zaciskowych na szynie DIN.
- Instalacje w strefach wymagających wykonania Ex-e — zastosowanie w układach przyłączeniowych instalacji stref zagrożonych wybuchem (wersja Ex-e).
- Połączenia sygnałowe i zasilające w systemach pomiarowych, sterowaniu oraz rozgałęzieniach obwodów.
- Aplikacje gdzie wymagane są szybkie podłączenia zaciskiem sprężynowym, mały rzut w poziomie (raster 4,2 mm) i możliwość mostkowania.
