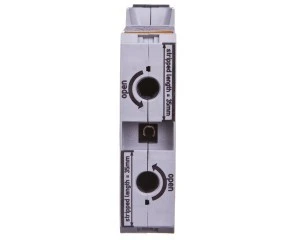

Złączka szynowa 2-przewodowa 95mm2 szara 285-195
Złączka szynowa 2?przewodowa 95 mm2 285?195 to przelotowa złączka na szynę montażową TS35×15 przeznaczona do łączenia przewodów o dużych przekrojach w rozdzielnicach i szafach sterowniczych. Produkt przeznaczony dla użytkowników profesjonalnych, wymaga stosowania przewodów miedzianych.
Cechy techniczne
- Napięcie znamionowe: 1000 V.
- Prąd znamionowy In: 232 A.
- Przekrój przyłączanego przewodu: 25–95 mm? (jednodrutowy, linkowy bez tulejki, wielożyłowy).
- Rodzaj połączenia elektrycznego: zacisk sprężynowy; pozycja połączenia: boczna.
- Montaż: szyna DIN 35 mm (TS35×15).
- Materiał izolacyjny: poliamid 66 (tworzywo termoplastyczne), klasa palności UL94 V0.
- Zakres temperatur pracy: od -35 °C do 105 °C.
- Wymiary: szerokość/rastr 25 mm, wysokość przy najniższym montażu 101 mm, długość/głębokość 107 mm.
- Konstrukcja: pozioma, 1 poziom, 2 zaciski na poziom; wewnętrzne piętra niezmostkowane.
- Wersja przeciwwybuchowa (EEx e): nie; wymagana płytka zamykająca: nie.
- Wymóg materiału przewodów: przewody miedziane.
Zastosowanie produktu
- Połączenia główne i rozdział zasilania o dużych przekrojach w rozdzielnicach przemysłowych.
- Szafy sterownicze i panele automatyki wymagające montażu na szynie DIN 35 mm.
- Instalacje maszynowe i linie zasilające, gdzie stosowane są przewody miedziane 25–95 mm?.
- Aplikacje wykonywane przez wykwalifikowany personel elektryczny w zakładach przemysłowych i obiektach energetycznych.
