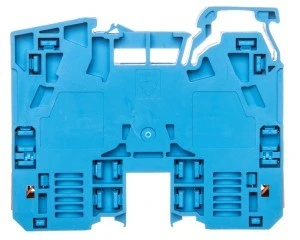

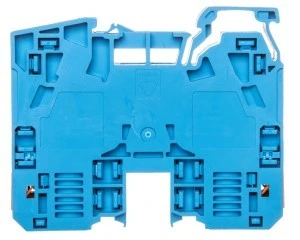

Złączka szynowa 2-przewodowa 35mm2 niebieska 285-134
Złączka szynowa 285-134 to jednostopniowy, dwuprzewodowy blok zaciskowy z bocznym przyłączem i zaciskami sprężynowymi, przeznaczony do łączenia przewodów o przekroju 6–35 mm2. Produkt służy do montażu na standardowej szynie DIN 35 mm w rozdzielnicach i szafach sterowniczych.
Cechy techniczne
- Montaż: szyna montażowa DIN 35 mm; pozycja połączenia: boczna.
- Rodzaj połączenia: zacisk sprężynowy (oba przyłącza).
- Przekrój przewodów: 6–35 mm? (sztywne, linkowe, bez końcówek tulejkowych również 6–35 mm?).
- Prąd znamionowy In: 125 A.
- Materiał izolacyjny: tworzywo termoplastyczne, klasa palności UL94: V0.
- Zakres temperatur pracy: od -35 °C do 105 °C.
- Wymiary: długość 86 mm, szerokość/rastr 16 mm, wysokość przy najniższym montażu 63 mm.
- Konstrukcja: 1 poziom, 2 zaciski na poziom; wewnętrzne piętra niezmostkowane; nie wymaga płytki zamykającej; nie jest wersją przeciwwybuchową.
- Kolor: niebieski — ułatwia identyfikację obwodów podczas montażu i konserwacji.
Zastosowanie produktu
- Rozdzielnice i szafy sterownicze wymagające przyłączeń przewodów 6–35 mm? i obciążeń do 125 A.
- Szyny DIN w instalacjach przemysłowych, automatyce maszyn i systemach rozdziału mocy.
- Punkty łączeniowe, gdzie istotna jest szybka instalacja bez użycia narzędzi do dokręcania śrub (zacisk sprężynowy).
- Aplikacje wymagające jednoznacznej identyfikacji przewodów według koloru (np. obwody neutralne).
